市面上一款2手电源评测 (EMC图表更新了)

BG5CDC · 发表于 2009-5-26 19:34:54

本帖最后由 BG5CDC 于 2009-6-2 20:10 编辑

样品由BG5CCJ友情提供

BG5CDC · 发表于 2009-5-26 19:39:07

本帖最后由 BG5CDC 于 2009-5-26 19:51 编辑

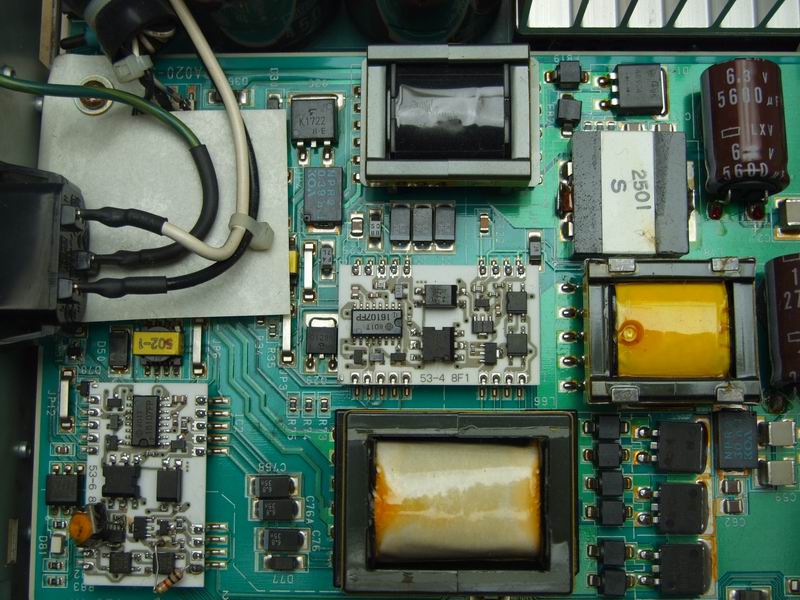

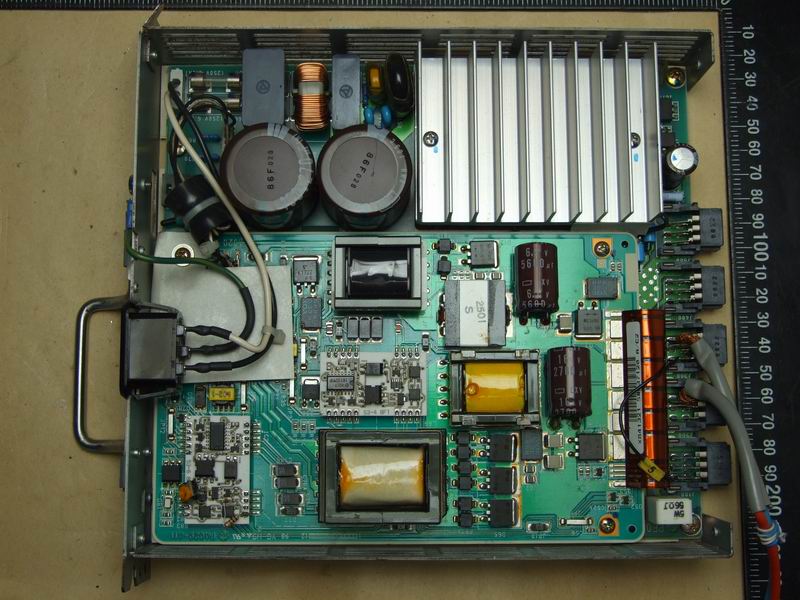

看上去做工精良用料很足

测试电压          230V
待机电流    0.167A
待机功率    24.7W
功率因素    0.65
视在功率       38VA  (空载)

BG5CDC · 发表于 2009-5-26 19:41:20

本帖最后由 BG5CDC 于 2009-6-1 20:40 编辑

EMC图表在仪器里还没导出

稍后补上（先占个坑，免得让120 刷白了

）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（现在补上）

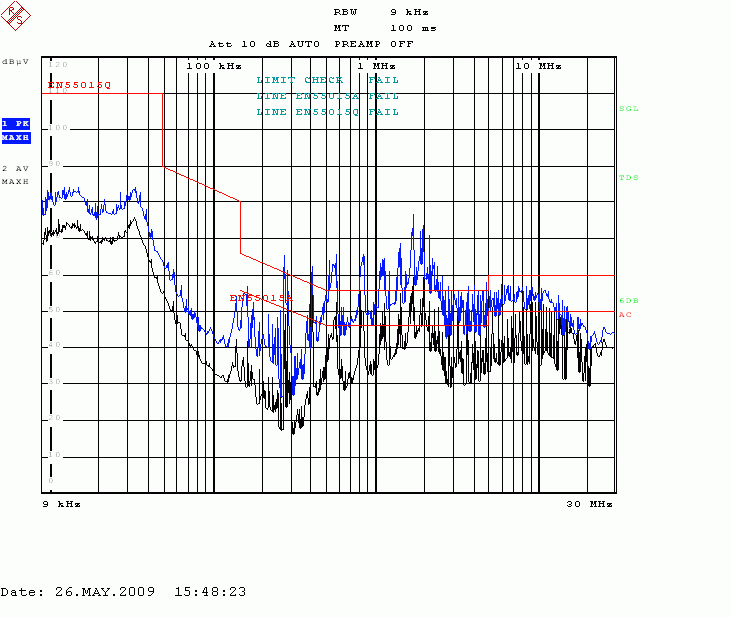

9kHz-30MHz 采用 EN 55011 ISM工科医标准限值线

9kHz-30MHz 采用 EN 55011 ISM工科医标准的限值线

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

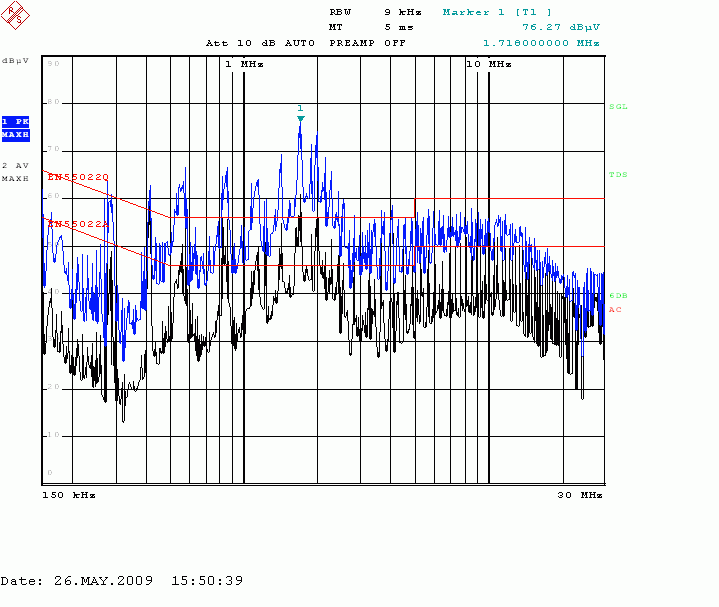

150kHz-30MHz 采用 EN 55022 ITE信息产品标准的限值线

BG5CCB · 发表于 2009-5-26 19:56:05

此电源为服务器硬盘冗余电源，我原先也有一个，进垃圾桶了，发热量较大，不怎么好用，容易保护，压降大

Leon · 发表于 2009-5-27 07:38:36

我买了个意大利产的二手电源,外部接口和图上的几乎一样,不过看起来做工要比图上的好,至少散热片也是大了不少.标称22A,瞬时31A的,电压是12V微调到13.8V的,实际测试,带10A的负载压降大概0.4V不到,自己把它装到一个铝机箱里去了,机箱外面装了开关,表头,接线柱什么的,再装了两个风扇,用50度热敏开关控制风扇启动,实际测量,带10A负载,风扇大概过15分钟后启动,因为机箱上不舍得打太多的孔,强制风冷的效果不是很好,但测量后温度基本能保持再35度左右(温度开关要低于30度以下才会自动关闭)撤掉负载后很快就关闭风冷了

Leon · 发表于 2009-5-27 07:48:20

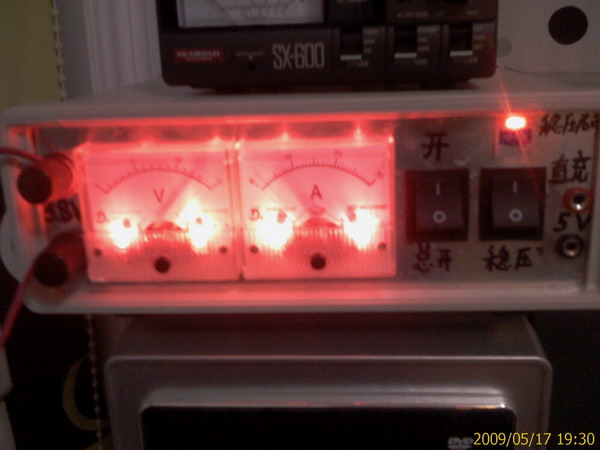

刚刚手机里找到一张拍的照片,不是很清晰,也是改装到一半的时候拍的,最终完成的电源和照片上还是有点区别的,这个电源用来带小功率UV段还不错,要是上短波大功率的话,有点吃不消,压降太厉害.我在机箱背部装了个电源输入装置,接上60AH的免维护电池,工作的时候可以选择纯电池供电,开关电源供电,电池和稳压电源并联供电(同时稳压电源给电瓶充电)3种方式.

Leon · 发表于 2009-5-27 07:54:32

忘记说了,那个电源买买好象不到100元,全铝机箱倒是花了125元(尺寸真是太爽了,把开关电源放进去,再装表头,分流器什么的正好)另外两个表头,一个30A的分流器和接线柱开关之类的又花了近百块,60AH的电瓶暂时用一个车上淘汰的,容量有点不足了,但用用还不错!要是停电了不但还能玩电台,接个灯泡还能照明,关键是纯电池工作的时候电源的纹波和干扰那是绝对没有的了!

BG5CCJ · 发表于 2009-5-27 07:58:14

我也占个坑，不然CDC老抱怨他的帖子我不回。
这次我的 JJ 保住了....

BD5CKT · 发表于 2009-5-27 13:25:17

EMC图表在仪器里还没导出
5 X% G0 u& e. }( R; N3 P8 d
4 G$ v6 U2 l( h# L8 S$ y) W8 B稍后补上（先占个坑，免得让120 刷白了）
. h7 v5 \. \( ]7 nBG5CDC 发表于 2009-5-26 19:41

^_^哈哈刷怕了Q！

BG5CDC · 发表于 2009-5-27 20:00:57

刚从杭州出差回来
以后发帖要表明：

谢绝跨省追捕！
谢绝 120 刷屏
