经过马拉松的长跑，终于把我的鸡鸡穿了件简单的衣服，累啊！努力这么久还是很多不完美，没办法边学习，边玩，边进步，首先：准备要BG5CEH帮忙写频的，后偶然看到现在的衣服刚好合身，还有些勉强，所以放弃了单片机使用，感谢CEH肯帮忙，下次DIY请他出山！

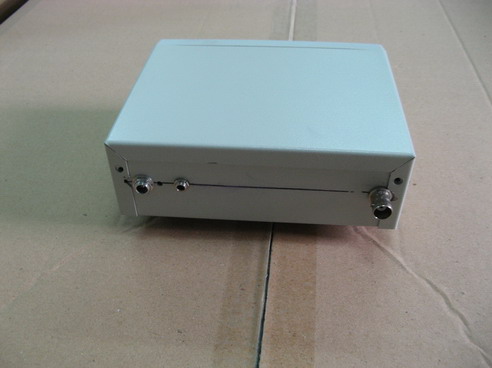

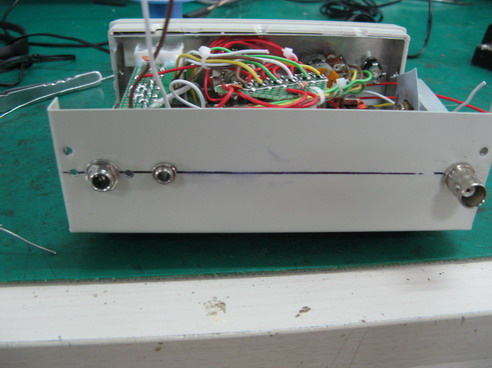

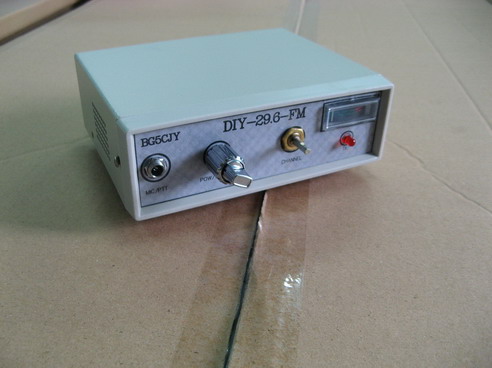

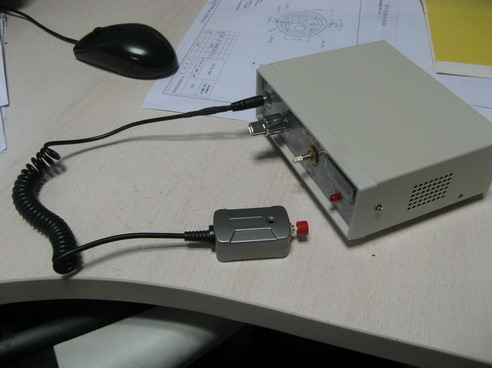

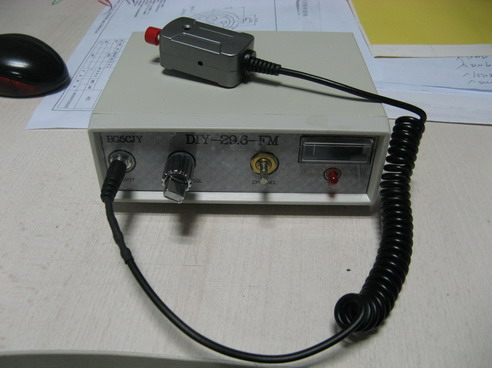

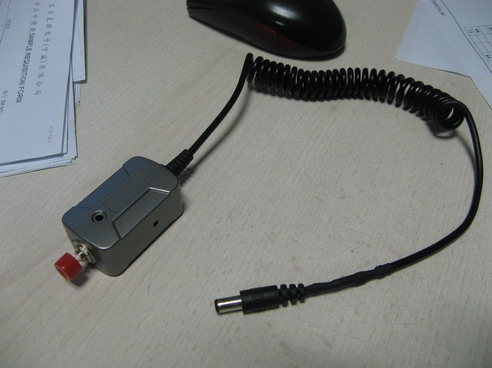

# S4 G9 @. q( W& Y7 }; m0 {/ A1 y  介绍几个简单的接口功能：后面12V稳压电源输入接口(5.5mm插头），耳机输出接口（使用耳机时切断机内喇叭)，BNC射频输入出接口（天线）；前面：PTT/MIC输入，电源开关音量带静噪控制，频道选择（目前使用约6个频道，因空间小放弃了一些，太多也没用）；接收信号强度指示（没有安装夜灯，10米晚上也没传播）；发射指示灯等；- c6 X7 l  F7 l- a  r7 m
  几个简单性功能介绍一下：接输入出50欧RF；接收灵敏度：-120dBm；音频输出：500mW；
+ i& W' ]; `& A2 O7 j# w  F功放：5个瓦特（太大功率以后考虑）；锁相环控制12.5KHz步进；其他一些参数边玩边研究边学习；0 {' t8 e, R- b; n6 d; W& B
  这个DIY暂时告一段落，还有几个缺点慢慢搞，比如控制开关旋钮等...............) v0 P6 t1 |( Y5 X" y8 u
# M# l- K' C2 b) h) M1 r6 T
% Z6 S4 M* M4 q: S- D

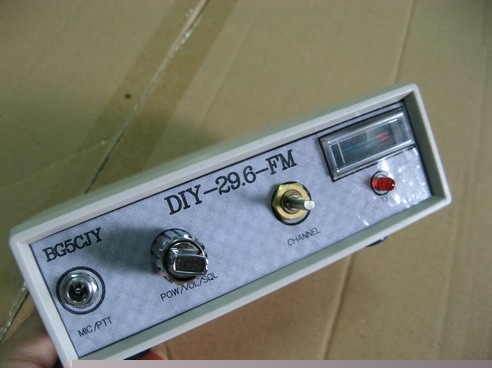

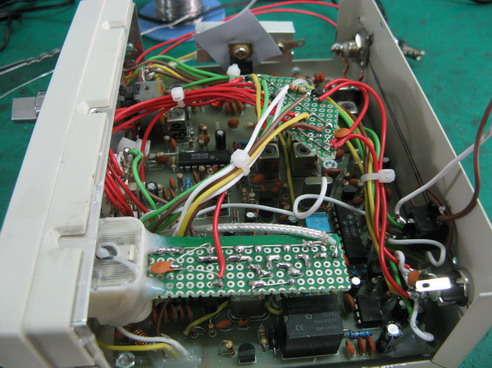

先上个整体图.........
