全新打造DIY活动式天线支架完工

[复制链接]
发表于 2009-8-17 12:17:13 | 显示全部楼层 |阅读模式
本帖最后由 BG5CCC 于 2009-8-17 12:35 编辑 8 o) [1 _7 }7 G# c# }
  v/ `) Q- W3 c) y# Q5 X$ C7 c0 n
关于天线支架的问题令我纠结了很久，如何做一个既能方便安装天线又能达到美观安全（因为在架天线的地方刚好是一个风口）的支架呢？终于在征求了各方面意见之后，决定做一个活动式的天线支架。具体见图* E5 j. r8 z3 G$ }! V- [: B/ S
4 J$ h& l) \+ j: w

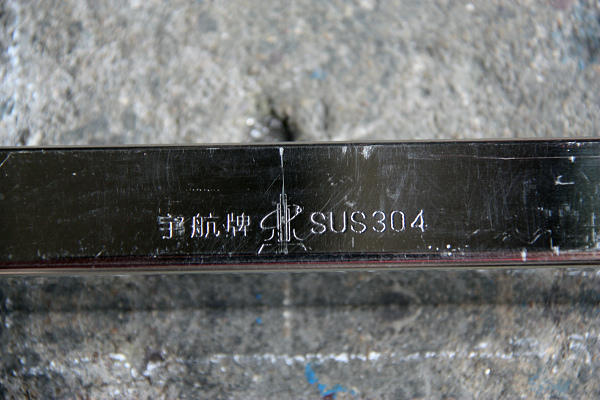

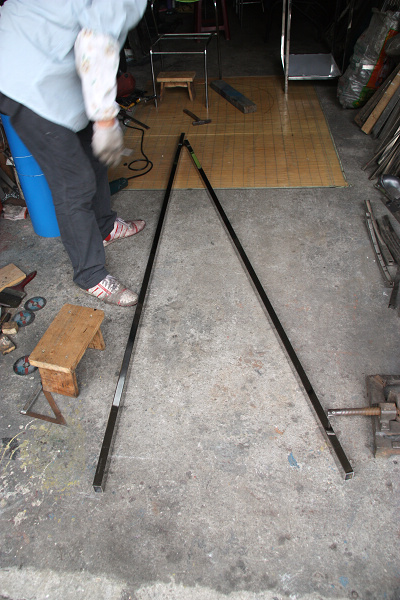

选用高强度的不锈钢方管40MMX25MM，厚度2.5MM% X( }/ _5 G  U9 d0 n* W5 T
6 x& H/ f8 f/ f, |- U9 _+ R( h
6 f6 d. ^+ u% \" x. _ IMG_7554.jpg 7 Q+ F: \0 h5 r8 N. q& X; X
) }5 k/ h" B# w) [% b/ V$ m& d, B
回复

使用道具 举报

 楼主| 发表于 2009-8-17 12:19:14 | 显示全部楼层

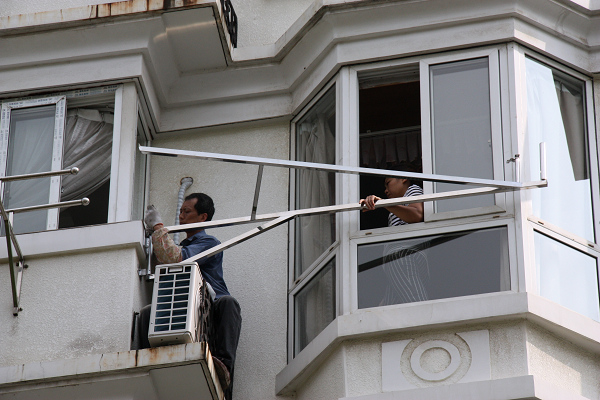

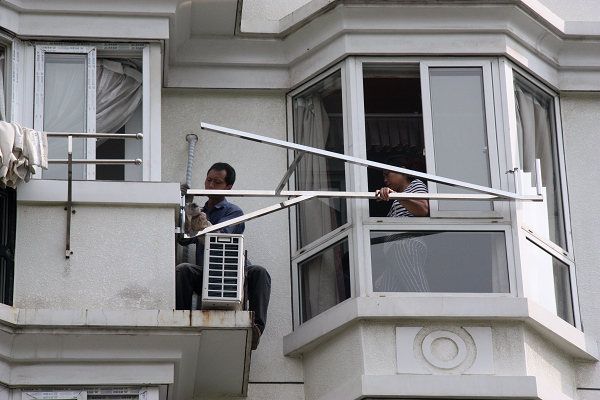

安装活动支架
回复

使用道具 举报

 楼主| 发表于 2009-8-17 12:21:39 | 显示全部楼层

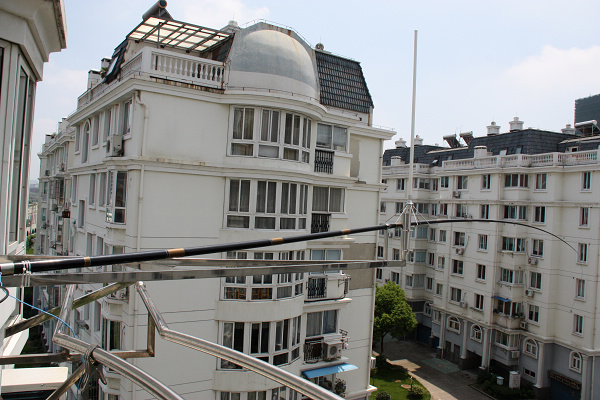

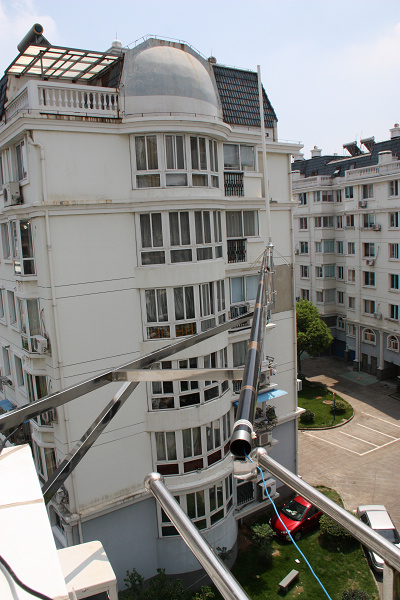

架上天线! o# u6 `- i3 q/ K8 F6 b$ a9 T
10米鱼竿和1.2米华鸿UV天线
回复

使用道具 举报

 楼主| 发表于 2009-8-17 12:25:15 | 显示全部楼层
支架活动固定方式之一的活动镙杆，当要收起支架时不需要任何工具就可以快速拆卸了
回复

使用道具 举报

 楼主| 发表于 2009-8-17 12:29:43 | 显示全部楼层

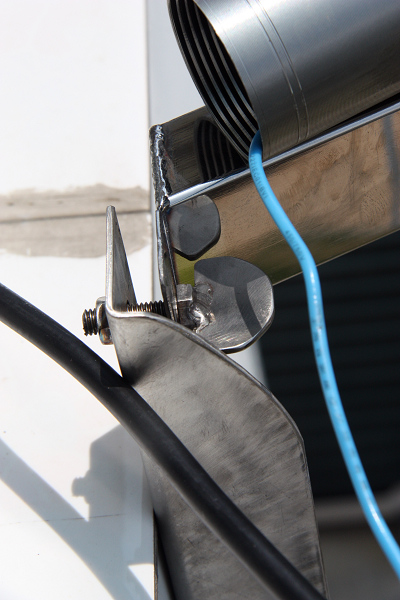

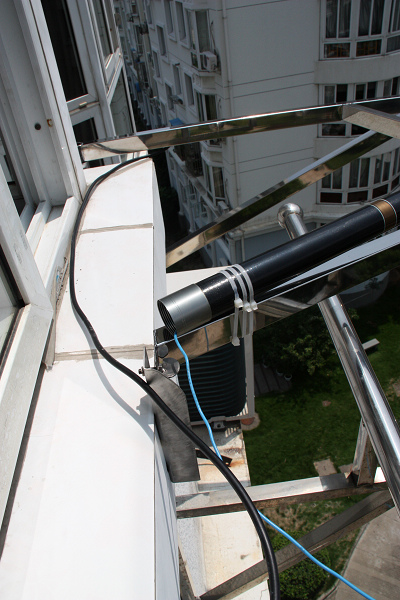

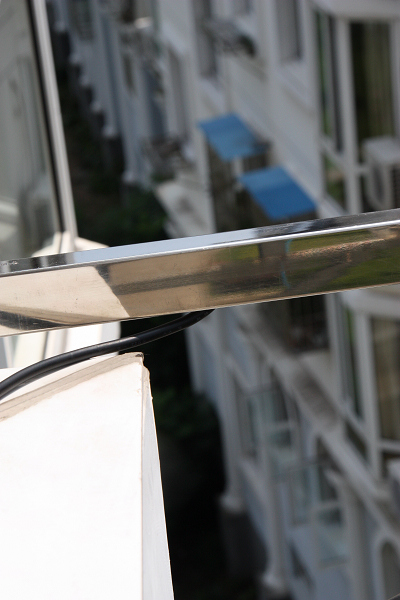

UV段馈线是从管子里面穿过，图为馈线出口7 H! S2 r% [, M9 \6 V2 T8 p" Y
IMG_7895.jpg 1 M9 r4 r/ H$ A, p9 }4 D
$ p0 g# p/ H/ b  g

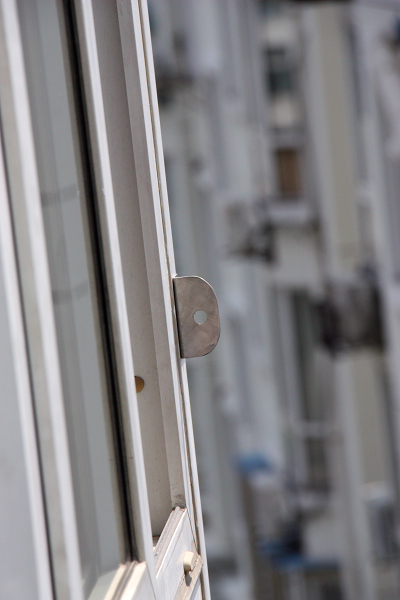

活动支架收起后的固定点，在隔壁房间的安装了一个扣子
! i& k4 v# A6 _8 r1 c" M; ^9 |$ o IMG_7897.jpg
回复

使用道具 举报

 楼主| 发表于 2009-8-17 12:32:47 | 显示全部楼层

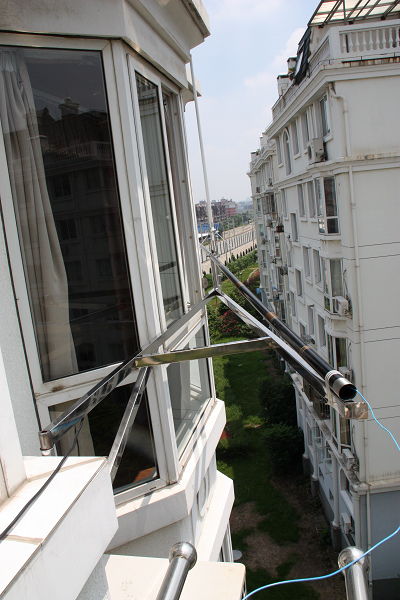

图为收起支架行程一半
! [  [/ a" v, M+ \. F IMG_7899.jpg
5 \1 U( ]/ I  F0 j( p' f% A5 q
% q: ?: u0 D0 w9 f8 x完全收起支架0 m7 a& L3 ^2 j0 B7 ?! q
' F7 j3 j7 W$ d2 G8 L. ]# f* f! R! M# H
回复

使用道具 举报

 楼主| 发表于 2009-8-17 12:41:24 | 显示全部楼层

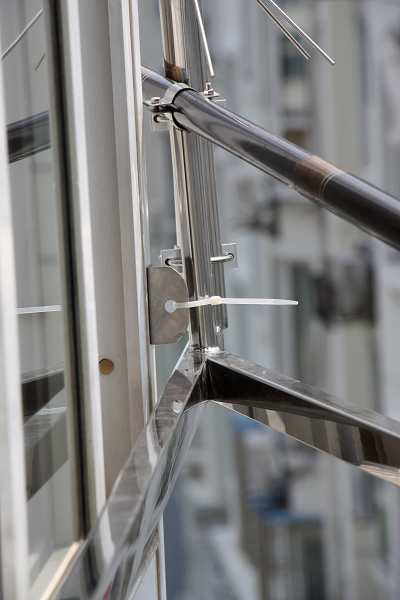

收起后与固定架完美结合
回复

使用道具 举报

 楼主| 发表于 2009-8-17 12:43:25 | 显示全部楼层

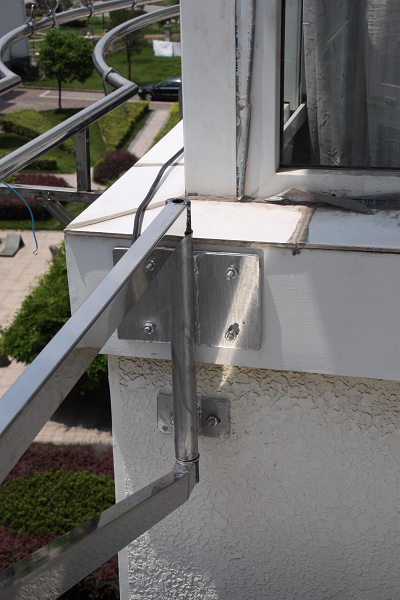

最后是重点的重点，活动支架的活动部分，装好后感觉活动很灵活，轻轻一推就转起来了
回复

使用道具 举报

 楼主| 发表于 2009-8-17 12:45:05 | 显示全部楼层
再上两张1.2米华鸿UV天线图
回复

使用道具 举报

发表于 2009-8-17 13:01:15 | 显示全部楼层
不错！很不错！设计周到，做工精细。CCC梦想成真了！
