终于完成味道不错哈哈

BG5小徐 · 发表于 2010-11-28 11:28:31

哪天我也能自己做个电子管功放来听听，那该多好啊！这是我一直以来心中的一个梦想，如今梦想终于实现！我也拥有属于自己的电子管功放啦

十天前看到坛上CKE制作的胆机，终于让我下了决心动手制作一台胆机。在网上购了个套件（6P3P的管子样子我个人比较喜欢，就选她了）套件没有购买其中的机壳，一是不喜欢对方的布局（其实布局是非常重要的，在制作中才真正体会到其重要性），所以一回来后就立刻开始布局画图（其中多谢BD5CCK刘老师的耐心指导与指正  ），最终定下了现在此布局，个人感觉这样布局比较协调，四个管子全在前面看上去舒服些，本人菜鸟一个不懂啥技术，只是自己喜欢的就会去做。
说起来真是有些让大家见笑，为了做好这个功放，我是总共拆装扩装了三次呀，全部焊接好后发现问题（其中与CCK CCB二位高手求教好久）这样重复了三次，幸亏自己是个有些耐心的人，始终相信坚持就会胜利的决心。终于在看了豆丁网上的一个文章后，再次重新布线，终于是如愿完成了此功放，唉！二三个晚上都到晚上一点才睡觉呀    累与幸福交组在一起    哈哈
到今天早上终于是完成了最后的调试，空载测试时，音量调节开到最大时，用耳贴到音响边上，基本只有一丝丝的交流声（当时220V进线没有加装滤波器），稍后加上再试下，（实际上还有许多地方可以改进，只有以后慢慢磨了）接上电脑开始试音。。。。。。。。。。。。

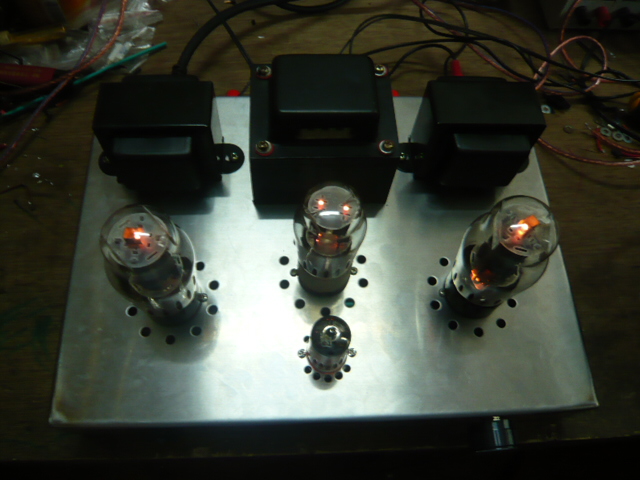

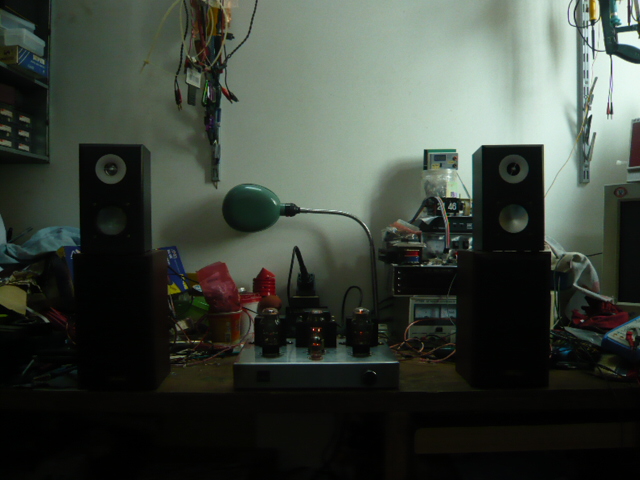

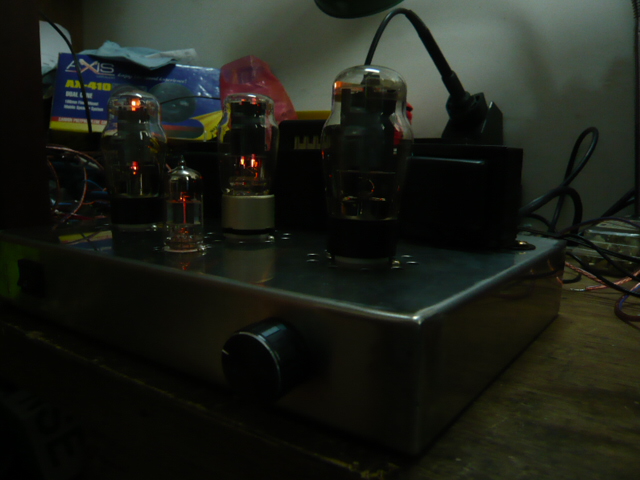

美妙动听的音乐从耳边传来，因为自己手上没有好的音响（就用以前100多买来的破音响试了），感觉那感觉确实不一样，人声清晰，乐器动听（没那文才不乱说了，哈哈）什么歌都试了下，听到邓丽君的酒醉的探戈那感觉真是无法用语言来表达（如果音响最好些，那。。。。。。。可想而知了。。。。）本人从没听过胆机的声音，这次让我真正感受到了她的魅力。。。。。。胆机让人着迷的利器       废话不多说了，如果她没有给我带来心服的感觉，我才懒的说这么多废话呢。。。。。看PP吧    正在试听中，上面的二只是度听的音响，，，，看看也知道就是垃圾了。。。。但垃圾也能出如此动人的音律，如果换上。。。。。BOSS 哈哈

4470 · 发表于 2010-11-28 13:19:08

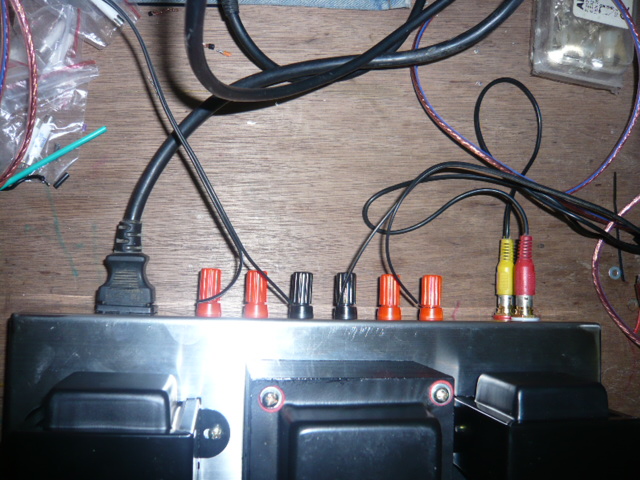

好手艺，机壳加工很漂亮，输出带4欧8欧的端子！
输入端再加一组莲花座子，再加一个音源选择开关就更完美了。

BA5CA · 发表于 2010-11-28 17:18:08

不错啊，

放我这里吧，

我的音响是
“ROGERS"
配胆机可能更体现暖色

BG5CCK · 发表于 2010-11-28 18:00:57

恭喜！恭喜！试机成功，楼主和套件经历了殊死肉搏，终于大获全胜，想必感慨万分！佩服楼主的执着！
接下来好好休息，品茗赏胆味。我还缺一对书架音箱，有机会一起制作一对书架音箱，

BG5小徐 · 发表于 2010-11-28 18:27:35

好手艺，机壳加工很漂亮，输出带4欧8欧的端子！
, S+ _% M2 N) U6 q5 C' ]7 h输入端再加一组莲花座子，再加一个音源选择开关就更完美了 ...
8 v; a$ _( Q) a' h+ Y! K1 t$ x4470 发表于 2010-11-28 13:19

谢谢CKE的评价，此机输出4与8欧各一组，做这个本就打算带个电脑，所以没考虑那么多，也算是入门级的胆机，也算是尝试到了胆机的味道，算是不错的一个经历了一起分享下过程

BG5小徐 · 发表于 2010-11-28 18:29:37

不错啊，
: G- I* M7 d; M3 S$ @- }; t; G1 }7 I
放我这里吧，我的音响是
/ n$ v2 u3 y. a* Z/ U# Z% b“ROGERS"
1 W/ q1 u" p: e配胆机可能更体现暖色
: M$ f9 C0 C4 Q5 M4 UBA5CA 发表于 2010-11-28 17:18

哈哈。。。。还是你的先放我这里来吧。。。。。。哪天来抢哈哈

BG5小徐 · 发表于 2010-11-28 18:44:07

恭喜！恭喜！试机成功，楼主和套件经历了殊死肉搏，终于大获全胜，想必感慨万分！佩服楼主的执着！
7 ]- f5 U% x3 [' o接下来 ...2 L- L" ~) I' Z6 l! H$ x! l, r
BG5CCK 发表于 2010-11-28 18:00

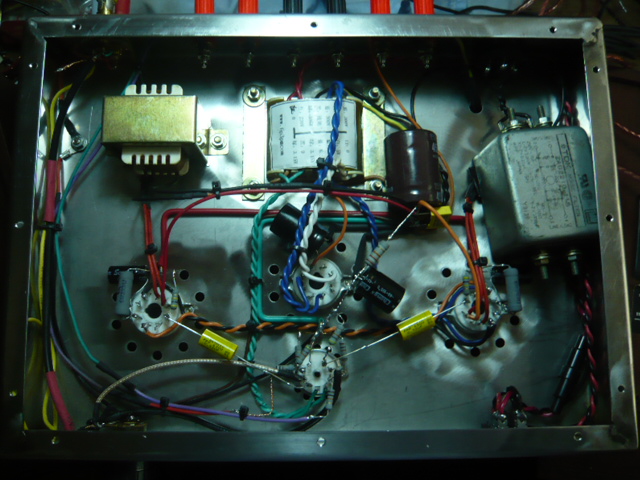

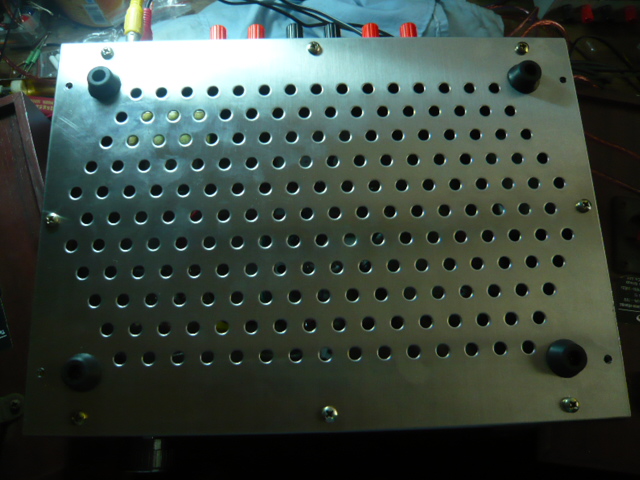

谢谢刘老师！这里有你很大的帮助，我才会制作成功第一台胆机，有机会一起制作书架，这个也是必不可少的一份子，还有几张内部布线图，大家一起观摩下

BG5CCN · 发表于 2010-11-28 19:43:54

好东西啊！眼馋！
6P3P+6N1吗？
我以前用6P1做过一个甲类单端的，用6Z4做电源整流，结果6Z4的管子不好电源部分一直不好，后来不了了之……惭愧。
你这个买的套件还是自己设计电路的？

BG5CCN · 发表于 2010-11-28 19:44:19

好东西啊！眼馋！
6P3P+6N1吗？
我以前用6P1做过一个甲类单端的，用6Z4做电源整流，结果6Z4的管子不好电源部分一直不好，后来不了了之……惭愧。
你这个买的套件还是自己设计电路的？

4470 · 发表于 2010-11-29 08:36:07

恭喜！恭喜！试机成功，楼主和套件经历了殊死肉搏，终于大获全胜，想必感慨万分！佩服楼主的执着！' H- S( M# i" o8 @! d' U
接下来 ...
4 `. Q2 f8 m, |+ I, w F! Y7 v# IBG5CCK 发表于 2010-11-28 18:00

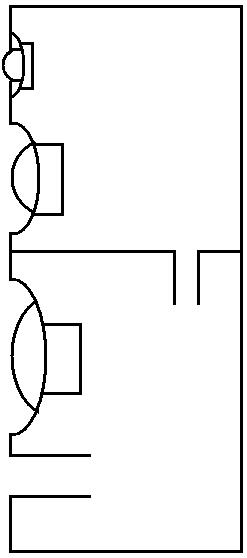

CCK啊，什么时候一起做对书架箱！我发现我也缺一对书架箱。昨天没事，把我那对落地箱拆了看看。发现当时做的时候选的图纸是偏重低音效果的。看下面的简图，中高音单元和下面的低音单元是隔离的，用一个倒相管连通。以前用带音调和10倍前级放大的集成功放推，平时听音乐和看电视低音都要衰减很多，高音提升一点。低音喇叭还是100W的。现在用胆机直接推，总是感觉低音太强烈了。其实这对音箱上半部基本就是一个书架箱的样子。直接把低音喇叭用个6欧的电阻替上。感觉箱子的声音柔和了不少。用小胆机推这个大箱子还是不爽的，试过把原来集成功放里的音调板加到胆机前，调节音调，开到合适音量，出来的声音还不错。不过不想在胆机前加这么个音调电路。所以现在很想再做对20来W的小箱子，就用这个胆机推。
