晒晒LED自制过程

BG5CNF

本人应越野E族宁波北疯车队队员、北仑Ham好友要求，设计并制作适用越野车改装、Ham野外工作的led灯 。
- Y  o8 o7 P# ]4 s. a* b$ C5 i废话不说，直入主题：第一Led选材，通过淘宝、商家分别找了9种品牌和店家的1w白光Led发光管。单价1.2-8元不等[

) b! H- w) P# g! `. J. H4 K' f
0 Q7 o, c$ q, r- w9 a. [
" ~2 Y* \: c! P' C
1 p- \" h1 I5 S" S9 y% O
最后通过朋友企业测试，暂选台湾厂商的产品，单价5.8元。（人有点傻，但还好我认得钱）
9 r$ D( z! o- l  `) _, g7 Z

BG5CNF

第二线路选择：Led的功效直接取决于电路的设计，通用案例大功率Led都采用直流恒流源供电的方式，摆渡了N家企业的IC后，下手买了6家的IC。单价1.8-7.6元不等，上图
8 b4 f$ N) F- d6 B1 b7 L# d' j3 ^
9 L0 F. O  V  N: n$ x5 H4 _( v! S" @
$ Q# _. J% ^* u! F4 c) z
1 O  J5 e, U2 B# ?9 p) p: q最后通过使用并测试，先暂采用Catalyst 公司的产品，特点效能达到95%—98%。（本人不销售和宣传Catalyst产品，此IC本人真愁小量采购，提供零卖者万分感谢）

BG5CNF

% |- G9 I8 {2 G  A3 `0 Y" q第三外壳：LED外壳的设计不仅要瞒着美观、耐用，更为关键的就是散热，Led灯的散热性能直接影响其寿命，通过手板形式分别作了几个进行了测试。上图
1 h' z- j! F2 a) s. B* C" W* c9 J) \


- |3 a8 @3 U4 r! H
! [8 y: ?/ l0 Z2 L最后通过修改达到Led阴脚温度在60度以下（环境温度30度），外壳温度45度，原理上达到了Led的散热要求和标准，继续设计外壳的外形，上图：
2 P/ k+ I- I/ k( ?% n0 f
4 L/ N: _, C5 T! }2 f" e3 Y4 J" V



6 {" X3 x9 O  z/ w3 r


/ U: Y5 `( I) [2 D5 {外壳机械设计完成。
: y8 l$ ^; W; k: Y1 Q

BG5CNF

第四外壳制作，在BG5CKD的大力支持下完成了外壳模具的设计，在北仑模具企业的支持下，外壳现状如下：

* d2 n3 x4 R) K) e8 m3 R' Y2 A
, ^- D/ y: Q' v6 L; x
- M' T0 B4 A1 Y0 S1 ]5 N$ Y* s2 c! ]
% Y* l$ I2 U  [; I: l

BG5CNF

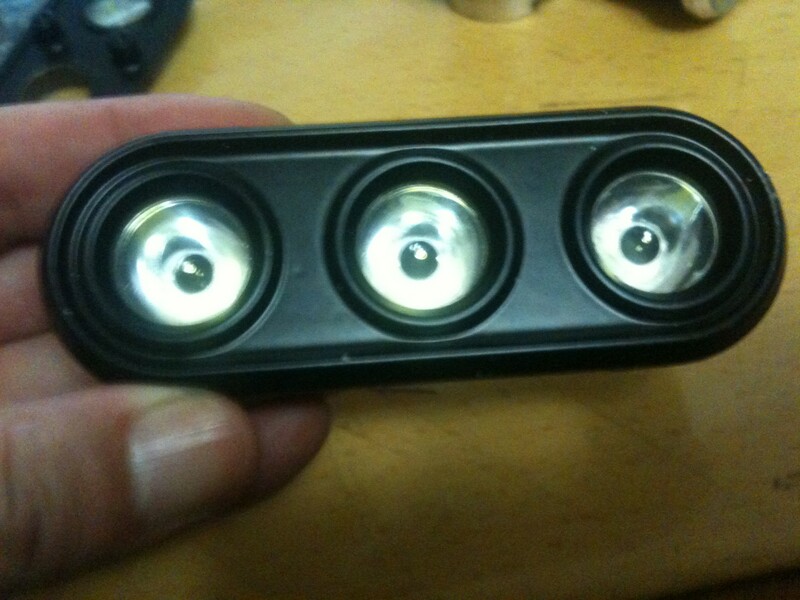

0 f3 u# ?+ h& m8 M% L终极：最后的效果：
; l! B: R9 |; ~! I& e
0 _! y7 T8 X7 G+ Q: [4 K* a
碰到困难了，照片拍不好，{:soso_e127:}
以后补上。

BG5CKD

终于看到我设计模具出来的产品了

BG5CCK

惬意哦，楼主要么不干，一干就到达商品级级别！

BG5CBE

好贴，给户外运动带来了大光明

BG5CKD

上几张模具设计图，顶顶

BG5CCK

精美！看样子要玩大了，到时给我们成本价发一套
