IC725机话筒改装

bg5cna · 发表于 2011-10-29 12:23:32

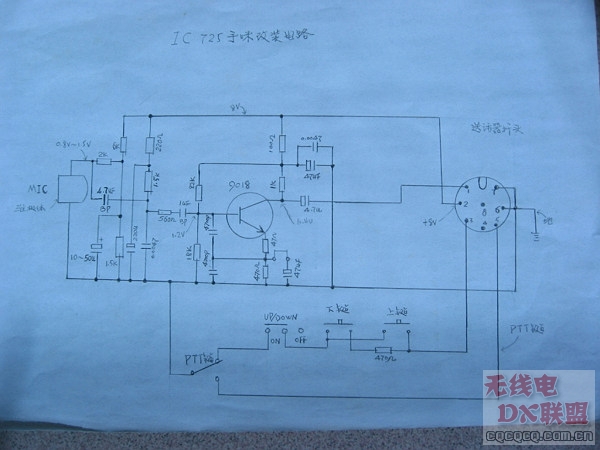

.对IC725机的调制度不够,大声对着话筒说话也感到没有力度,只要改动话咪就好多了.轻轻说就可以与别的机器可比了.在驻极体供电分压电阻1.5K并上容量大或小可改善话音高低,容量大低音浓厚,一般不大于50UF.也可在9018三极管发射极上增减电容来改善音质,也可改变反馈来改变.现把电路给帖上,供参考.

bg5cna · 发表于 2011-10-29 12:24:38

按上面图子可去掉中间几只电阻电容使话筒灵敏度更高,[220欧.1.5K.560欧.220UF.1UF.0.0047UF三只电阻三只电容]话咪输出藕合电容1UF正端接9018三极管基极.

bg5cna · 发表于 2011-10-29 12:26:02

bg5cna 发表于 2011-10-29 12:24
0 M& s2 ~8 {2 S" r6 g按上面图子可去掉中间几只电阻电容使话筒灵敏度更高,[220欧.1.5K.560欧.220UF.1UF.0.0047UF三只电阻三只电容 ...

这样修正后使用起来更爽了,,灵敏度和话音更舒服.大家可参考.

bg5cna · 发表于 2011-10-30 17:54:01

bg5cna 发表于 2011-10-29 12:26
, h+ y) |5 j/ ~4 a) m' M O2 x这样修正后使用起来更爽了,,灵敏度和话音更舒服.大家可参考.

这样修正后使用起来更爽了,,灵敏度和话音更舒服.大家可参考.

BG5CBE · 发表于 2011-10-30 21:00:31

CNA的话筒电路的改进使一批老机器又活力重现，赞！！！

bg5cna · 发表于 2011-11-1 17:22:10

这样修正后使用起来更爽了,,灵敏度和话音更舒服.来几张实物图.大家可参考.

bg5cna · 发表于 2011-11-2 06:15:24

这样修正后使用起来更爽了,,灵敏度和话音更舒服.来几张实物图.大家可参考.

bg5cna · 发表于 2011-11-3 06:12:15

IC725原来手咪图

bg5cna · 发表于 2011-11-6 20:53:53

bg5cna 发表于 2011-11-3 06:12 - a4 S$ m. [, k& [4 x* M
IC725原来手咪图

调整带有*记号电容,容量大小可改变话音,使话音高中低适宜为止.容量越大低音越雄厚,驻极体咪头可选频带宽些为好,也可用电话机用咪头.

bg5cna · 发表于 2011-11-12 18:16:19

bg5cna 发表于 2011-11-6 20:53 % W# f5 [; p9 a$ `+ [7 g/ W$ Y. h
调整带有*记号电容,容量大小可改变话音,使话音高中低适宜为止.容量越大低音越雄厚,驻极体咪头可选频带宽些 ...

这样修正后使用起来更爽了,,灵敏度和话音更舒服
