与1000瓦假负载配套2000瓦功率表

bg5cna · 发表于 2013-1-10 09:28:52

2000瓦功率表所用元件

bg5cna · 发表于 2013-1-10 09:29:50

本帖最后由 bg5cna 于 2013-1-10 09:48 编辑

机箱

bg5cna · 发表于 2013-1-10 09:32:18

本帖最后由 bg5cna 于 2013-1-10 09:36 编辑

组成板件

bg5cna · 发表于 2013-1-13 18:34:42

外壳

bg5cna · 发表于 2013-1-15 18:10:52

组装

BG5CAW · 发表于 2013-1-16 11:30:12

陈师傅DIY高手！{:soso_e179:}

bg5cna · 发表于 2013-1-20 17:49:29

BG5CAW 发表于 2013-1-16 11:30
! t) B; f3 J5 q/ l8 D. J, I陈师傅DIY高手！

谢谢

bg5cna · 发表于 2013-1-20 17:52:07

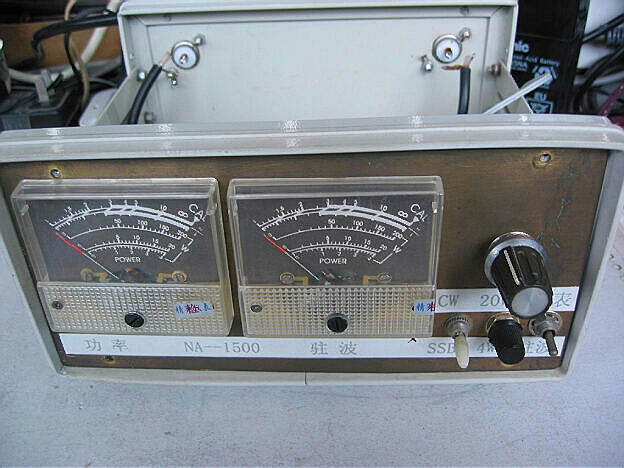

正机

bg5cna · 发表于 2013-1-21 18:11:27

原理图

bg5cna · 发表于 2013-1-24 08:50:13

本帖最后由 bg5cna 于 2013-1-25 11:05 编辑

仪表调试.
1.调SWR驻波表,输入端接发射机,输出端接假负载,将R3调到最上端[灵敏度最高处]调C4使M2读数刚好为0.把发射机和假负载对调,然后调C3使M1读数为0就可以了.
2.调功率表要找只标准高频功率计辅助.在每个挡住分别调R1.R2使M1满度值就OK了.
3.也可用标准高频功率表对比调[供参考]
4.在使用时M1为正向功率指示.M2为反向功率指示.应先调整R3使M1满度[按挡位]M2为驻波比.
