雪地通信兵

BD5CAM

雪地通信兵

[em06][em06][em06]

BD5CAM

雪地通信兵

[em07]

BG5CCN

[em07]

晶晶

抄收!

BG5CCN

<B>以下是引用<I>BG5CAM</I>在2005-2-13 23:14:50的发言：</B>

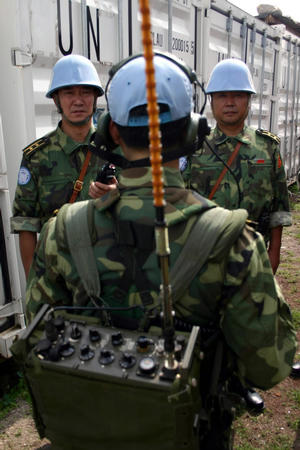

<img src="attachments/dvbbs/2005-2/2005213231434154.jpg" border="0" onclick="zoom(this)" onload="if(this.width>document.body.clientWidth*0.5) {this.resized=true;this.width=document.body.clientWidth*0.5;this.style.cursor='pointer';} else {this.onclick=null}" alt="" />
[em07]

<>这个是什么机器啊？
& a1 y6 ?& ]3 Y3 u. N* c<>则么有点像XD-D2B</P>

BD5CAM

这是烽火厂生产的XD-D11型20W短波单边带跳频自适应电台

) ]! k  E  Q/ x) \技术性能如下；
" {% h) ~0 b! x% b  l0 VXD-D11型20W短波单边带跳频自适应电台可用于背负行进间通信或固定台，配保密机可进行语音保密通话;配125W功率放大器，可作车载台移动通信，具有数传接口。
　　该电台成功地应用了当代先进的自动选择最佳信道和自动链路建立(ALE)通信技术及跳频技术，采用微机控制、数字信号处理，具备极为优异的电子反对抗（ECCM）性能，能够保证在各种恶劣的电子战环境下实现可靠的通信。

主要技术指标：
1.频率范围:2.0000～29.9999MHz（频道间隔为100Hz）
; ?1 U/ ]  t. A* ?2.工作种类:上边带话、下边带话、报
3.频率稳定度:±1×10-6
4.存贮波道:100个
5.电源:直流12Ｖ，负极接地。
# ^2 S8 d) j7 H& O" t* N6.功率消耗:收信状态小于500mA，发讯状态小于5A
4 n) v' _; l0 w7 S$ y3 Q1 \7.外形尺寸:350(mm)×260(mm)×82(mm)
! R' _4 A" }+ O9 ~& ?7 m发射机性能
1.输出功率:大功率20W，小功率5W
5 l& F1 j+ K* k2.互调失真:≤-25dB
3.无用边带抑制:≤-40dB
, G& j, {  |% V; K0 m9 o! [8 q4.载频抑制:≤-40dB

3 H5 J$ a7 P! P. i0 C0 x! f接收机性能
1.灵敏度:SSB ≤1μV(S+N/N=12dB)
6 k5 ?) x9 I: T5 Z　　　　 CW ≤0.5μV(S+N/N=12dB)
2.中、像频抑制:≥80dB
) l" s$ K) t( T3.AGC:从天线端输入12μV信号增大80dB,输出变化小于6dB
4.音频响应:350～2800Hz不劣于6dB。
6 z3 [3 s$ j+ _  A8 k5 Z5.输出功率:额定输出10mV

自动链路建立ALE性能
* P2 p& ]2 _2 y, X1.自适应呼叫种类:单呼、网呼、全呼
2.信道扫描速度:5个信道/秒
2 z3 H2 |- }1 e; W1 \3 E, d3.符合MIL-STD-188-141A标准

跳频性能指标
% [1 r' r$ m2 ?+ t! C& a5 r$ r1.跳速:5跳/秒、10跳/秒、20跳/秒三种
2.跳频带宽:1.6～30MHz全频段跳频或分频段跳频
3.组网方式:异步网，具有迟后入网能力
7 Q# l( `5 E2 d) K( n! U& E4.同步建立时间:＜5S
9 g- x4 r, A% M- A" L- c4 b. h/ {$ {4 J5.具有与定频电台互通的能力

  d5 s5 P+ g$ a  D9 z" q7 m自动天调性能
- Q; q( k1 Y3 D* N; T6 ]1.自动天调调谐时间:＜5S
# N, L+ s  }1 y' y# ?. F; a2.调谐精度:驻波比优于2[em06][em06][em06]

BG5CCN

好东西啊！

晶晶

<B>以下是引用<I>幽幽清绵</I>在2005-2-14 21:28:12的发言：</B>
. _, A6 R( O- V) d% |& z6 Q好东西啊！

2 p) d/ B2 Q0 X<>好东东肯定很贵也</P>

BG5CBG

抄收!
% a2 Q9 O4 A9 C. ?8 M7 w4 U' {有钱也买不到...

柠檬

我的印象中无线电好象在非常时期比较有用，比如战争，灾难等等。
