自制的一个7通道比例遥控装置

BG5CEE

<>这个东东是我在几年前做的，很粗糙，当时用来控制模型船的。今天找一本书的时候翻到了它，就拿出来献丑了，呵呵！该装置可以实现7路比例控制，也可以是7路开关控制，或者比例开关相混合。通过对脉冲的宽度进行调制来实现上述功能。所谓比例控制就是控制端的输入量和被控制的输出量成比例。以后有了八木天线，说不定还可以用它来控制天线的方向，呵呵。</P>

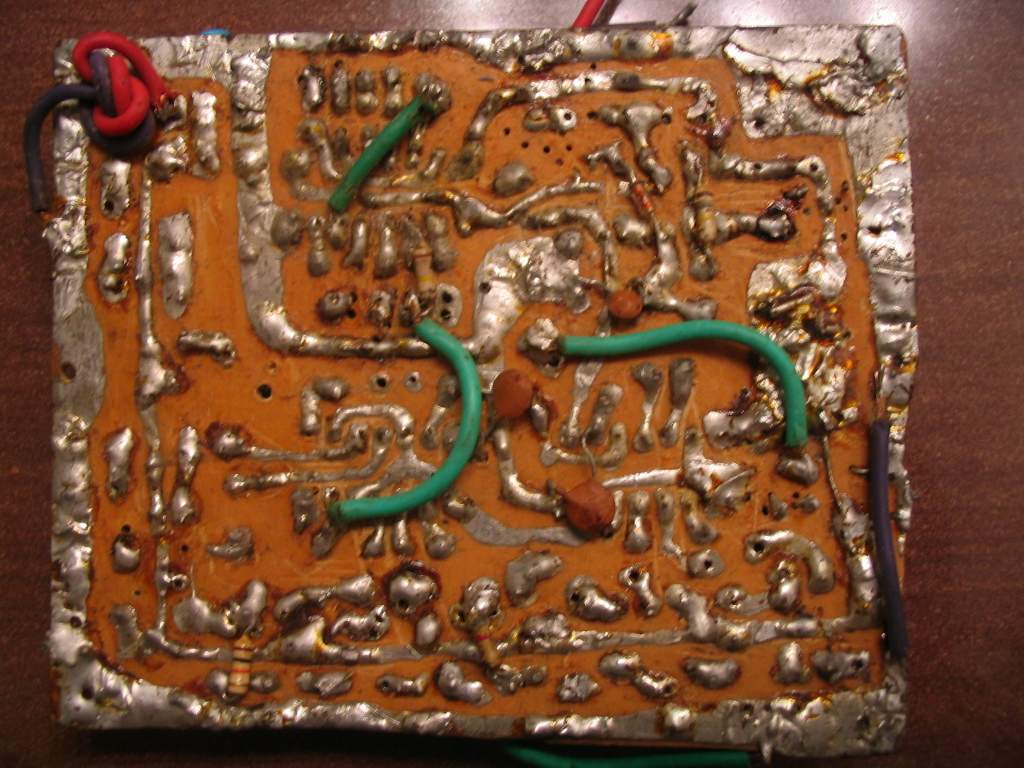

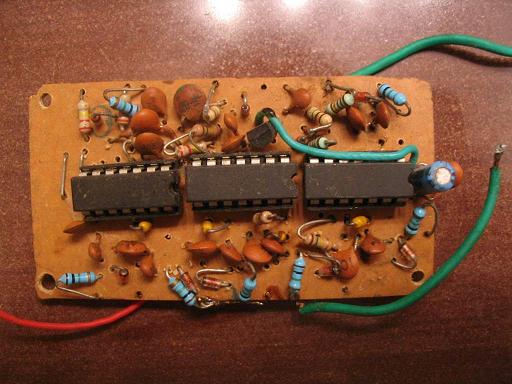

6 ]  c$ x- i7 b: b$ H<>1：发射编码电路，采用三块cd4069,利用电位器调节脉冲宽度来实现比例控制。</P>
<>

自制的一个7通道比例遥控装置

</P>

[此贴子已经被作者于2005-4-20 22:42:55编辑过]

BG5CEE

<>接收解码电路，由一块cd4069负责整形，两个4011和一个4015负责鉴宽</P>

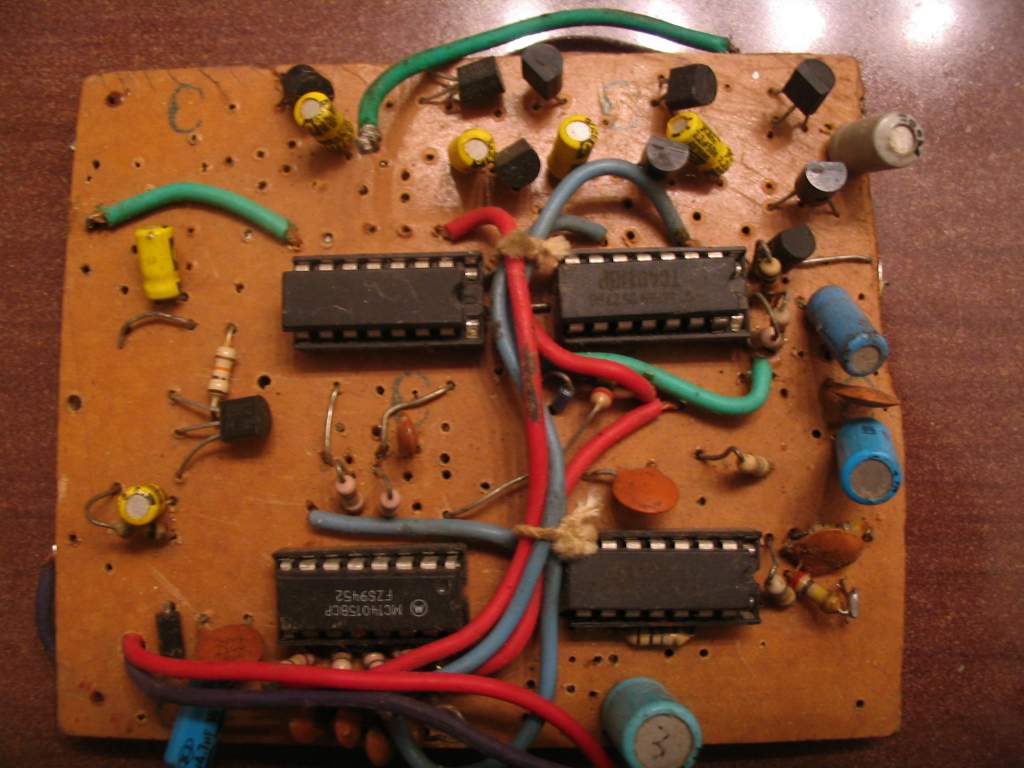

0 j& b. j# C5 o# w0 O3 G<>译码和驱动</P>

* }% C. q* h# G# s% ^7 c1 o; E<>

自制的一个7通道比例遥控装置

</P>
% r! l9 I% T# T1 a: s<>
, @& V( y: x1 W" |# B+ C </P>

自制的一个7通道比例遥控装置

BG5CEE

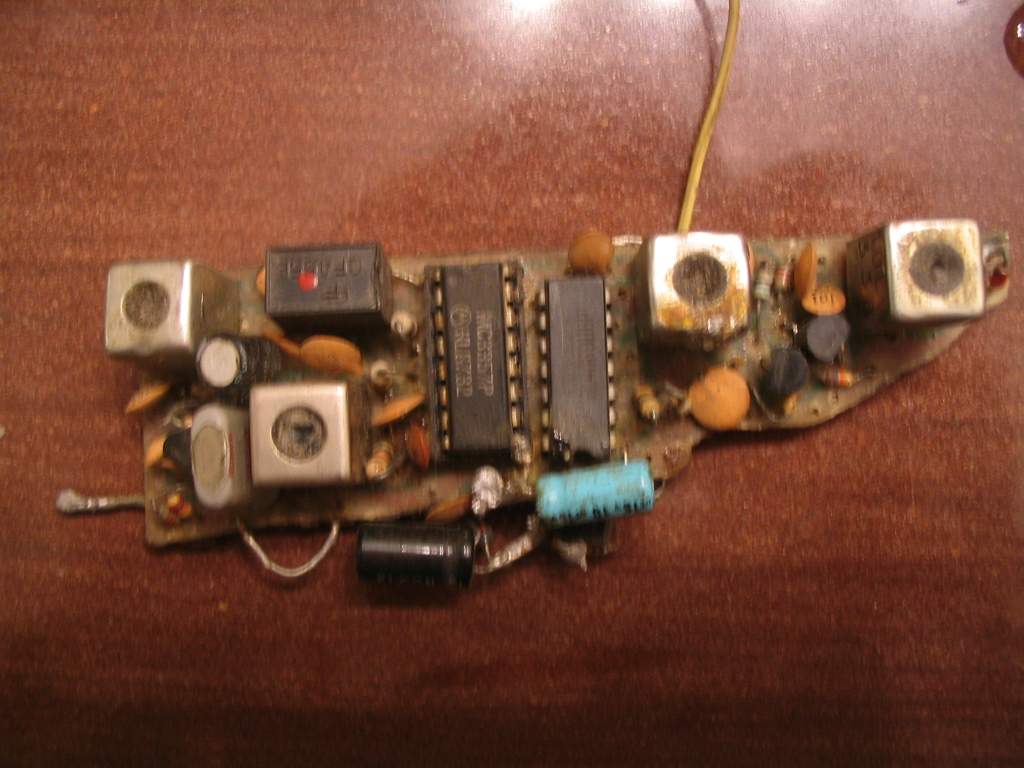

<>接收高频电路，频率为30兆，主要由一个mc3357构成，一次</P>
" d7 A0 X$ L6 K8 x  w<>超外差变频，灵敏度比较低。</P>
% a' X. F- m4 _1 ^, Q

自制的一个7通道比例遥控装置

BG5CEE

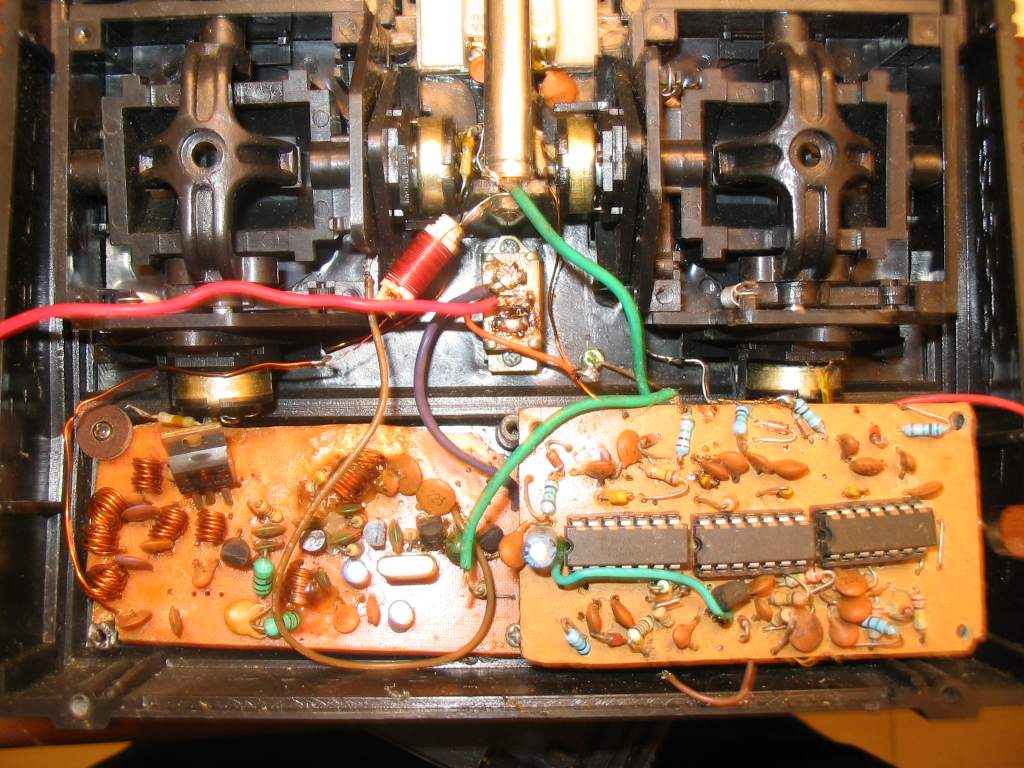

<>组装在盒子里的遥控发射电路，左边为发射射频电路</P>
<>末级为c2078,在12v的电压下可达到5w的输出（盒子是从</P>
<>吉林一个厂买的，里面有两个自动回中电位器)
</P>

自制的一个7通道比例遥控装置

BG5CCK

<>我也和你一样，99年买了吉林振华遥控设备套见（当时好象300多块），组装一套4通道比例遥控，包括4个舵机。自己做了个PA3无线电遥控飞机模型，可惜只做到木制飞机骨架完成后还没蒙皮，一直扔在床下，害的儿子老是取笑我何时才能飞起来。</P>[em06]

BG5CEE

<>哈哈，终于找到同好了。[em03]</P><>我现在在设想用单片机来构成编解码电路，因为</P><>这种用调制脉冲宽度的方法来实现比例控制的方式，抗干扰</P><>性能实在是太差了。</P>

BG5CCK

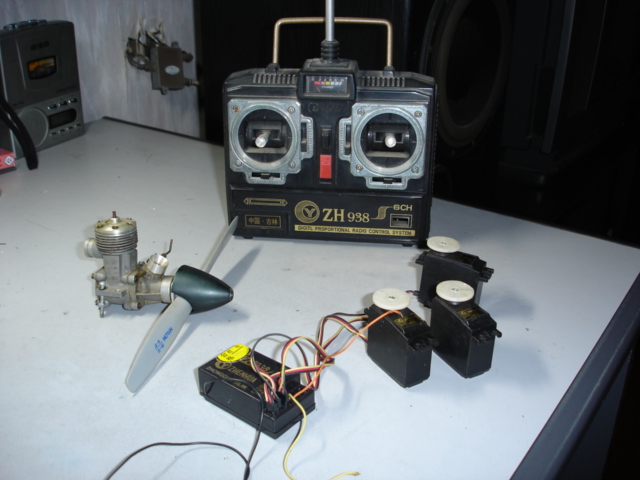

请看遥控器，接收机和舵机、2.5CC热火发动机.(我想总应该把这项工程进行下去)

自制的一个7通道比例遥控装置

BG5CEE

<>这个发动机得不少米吧，</P><>那个飞机外壳呢？</P>

BG5CCK

<B>以下是引用<I>renweiyi</I>在2005-4-21 21:58:19的发言：</B>
8 Q" h  A+ m( |7 z0 B
<>这个发动机得不少米吧，</P>
<>那个飞机外壳呢？</P>

! X3 v5 c' p, l; N1 g<>发动机当时600多元，今天太晚，外壳明天上图。</P>

BG5CEE

我们可以一起合作，让你的飞机飞起来
