‘巴伦’制作

[复制链接]
发表于 2005-4-30 14:17:38 | 显示全部楼层 |阅读模式

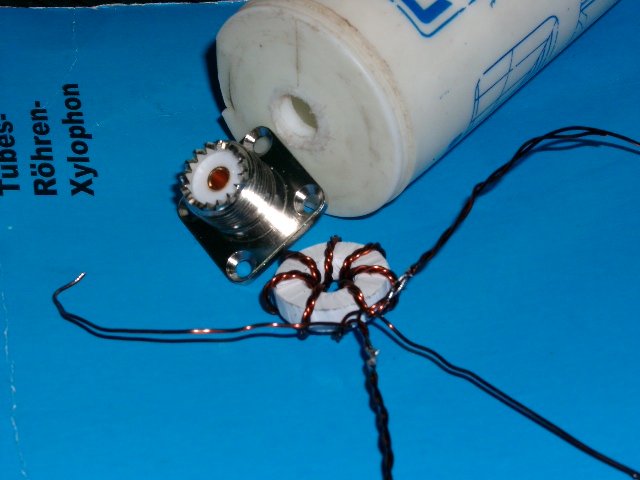

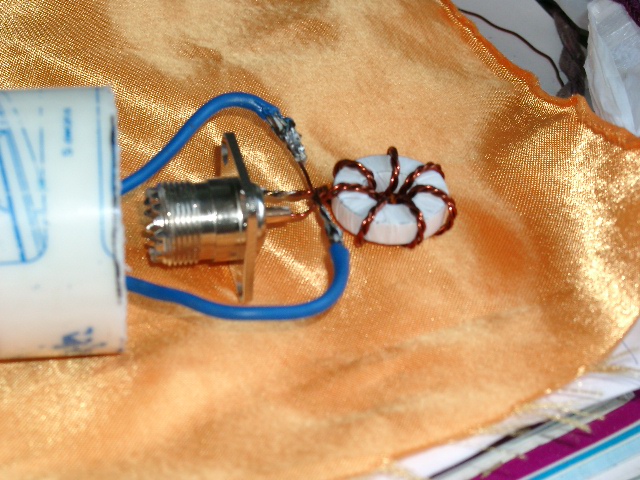

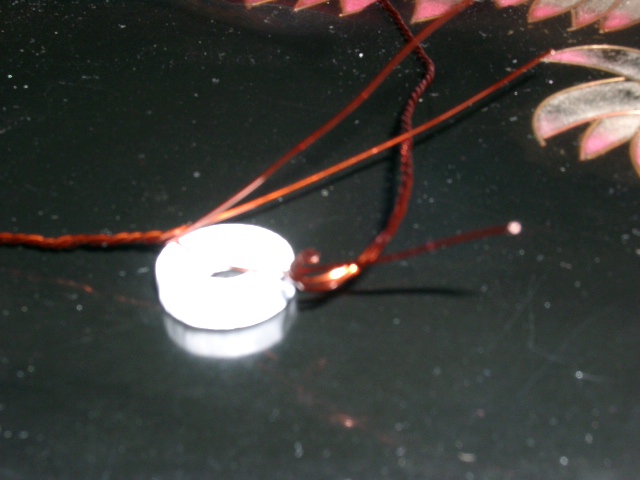

22mm磁环，0.8左右漆包线三线绞合，绕七圈

‘巴伦’制作

‘巴伦’制作
  S& M+ \4 c+ v( q# A# @; |

‘巴伦’制作

‘巴伦’制作 " z! u4 Q5 }! W  j9 U, @

‘巴伦’制作

‘巴伦’制作
回复

使用道具 举报

 楼主| 发表于 2005-4-30 14:22:04 | 显示全部楼层

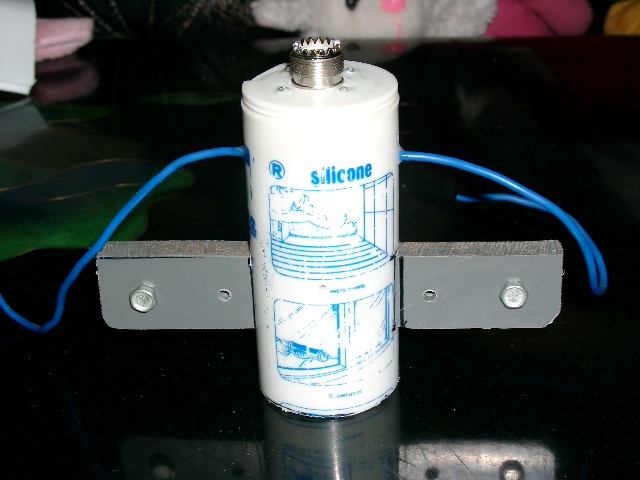

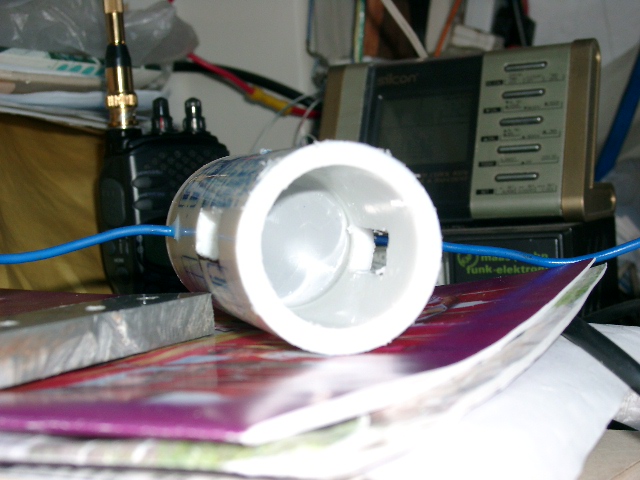

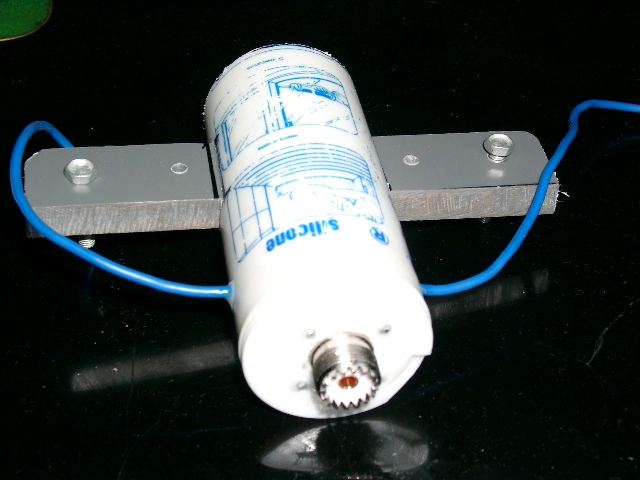

装入一个废玻璃胶筒，底部装M座，用自攻螺丝从里到外拧牢，做好防水，加吊振子的绝缘梁，二边引线接振子。

‘巴伦’制作

‘巴伦’制作 7 c) f  ^& ^' m; y+ n+ Q) |! x

‘巴伦’制作

‘巴伦’制作 8 r4 o- K. d( u/ O; X

‘巴伦’制作

‘巴伦’制作
回复

使用道具 举报

 楼主| 发表于 2005-4-30 14:24:26 | 显示全部楼层
经实际使用，短波各波段接天线，驻波均能调到1.4以下。
