我玩RTTY的一点体会－BD1BNV（转贴）

第25只蚂蚁

一个偶然的机会在协会见到了BA1RB范斌，便不失时机地向他请教了一些有关RTTY的一问题。当时给我印象最深的就是这种玩法不用说话，大家都是用电脑发的，要说的话一般是事先写好的，在操作时不会担心听不懂或不会说。大家一般都是用Q简语和常用通联用语。经过几天的准备之后，终于必要的设备、附件等都准备好。给BA1RB打个电话请教，他耐心地向我讲解了有关软件的设置；给BA3CE王浩淼打电话，请他帮我试信号……。



　　RTTY又叫无线电传，是通过移频键控方式（FSK）或使用AFSK将RTTY编码用SSB形式发送出去。它是用两种音调来代表0和1，通过不同的组合来实现文字的发送。因此，我们听到的声音有点像连续的电话铃声。爱好者普遍使用收发信机、电脑声卡以及相关的RTTY软件和简单的连接线进行操作。MMTTY是比较常用的一款软件，是由JE3HHT编写的。原来是日文的，后来有爱好者与他合作翻译成其他文字的版本。Loger32和writelog等电台日记也都内嵌MMTTY。
1 W; q% X+ O8 w* Z/ O' |, k<p>
5 Y2 s) u( `6 |. V, M1 }  t
+ S" |4 [9 N5 J+ `) G) }0 C<p>

我玩RTTY的一点体会－BD1BNV（转贴）

RTTY广泛受到世界业余无线电爱好者喜爱，经常举办国际性比赛。如CQWW这样大型的国际比赛，在每年的9月最后一个周末专门设立了48小时的RTTY比赛。
$ M* s& O! H( u% y# \9 v* K$ ~% Z
! y8 E8 S( \4 I) `<p>
　　我也是刚玩不久，MMTTY这个软件也还不太熟悉，好多功能也还不太清楚其用途，只是想把我在玩RTTY中的一点体会与大家一起交流，仅供参考。目前国内有很多玩RTTY的前辈，他们有很多经验值得我学习，希望能借此机会抛砖引玉，利用协会CQ杂志这块园地，学习和交流更多的经验和体会。把RTTY这项活动更好地开展起来。
<p>
  N( @2 c0 g* ~2 }
, \3 t4 Y2 c* S<p><B>软件的简单设置
* N  T+ N: C/ Z) G( q<p></B>
<p>
( u2 V! n" l* \# S: R, S0 Y$ @  y4 }. j　　MMTTY软件的使用，要注意一些参数的设定（以MMTTY Verl.65为例）。
! {% s2 K# g! }9 r' E<p>

, `4 x; ]/ g* _+ Z! F( b) A4 E4 ^<p>
　　首先，运行MMTTY165ud.exe。在安装时，按照程序提示的步骤安装，一路点击“next”或“yes”按键，即可完成安装。
; U& \* ]: e7 }8 H6 k4 _  R<p>
  s" }% c8 i) [/ l
<p>
<>

我玩RTTY的一点体会－BD1BNV（转贴）

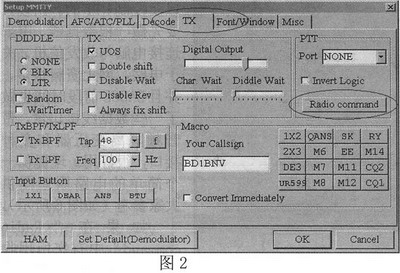

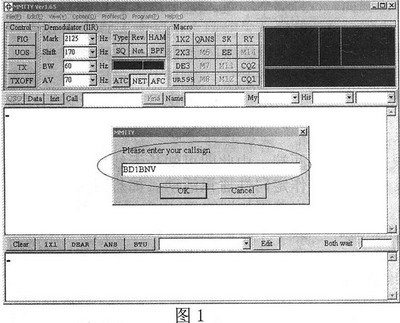

% w) b1 R) n% p* V: Q* E0 _. {在（图一）位置，填写自己的呼号。按“0K”键。然后选择“Option（0）”→“SETUP MMTTY”。显示（图二）。</P>
: }4 |9 K+ f) @$ K

[此贴子已经被作者于2005-5-22 22:23:11编辑过]

第25只蚂蚁

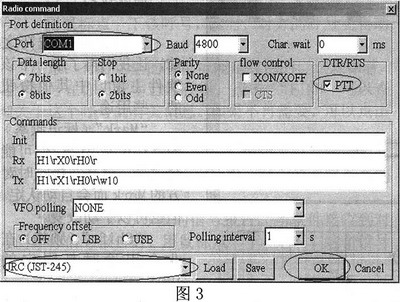

选择“TX”→“Radio command”。注意：如果在（图三）列表中没有您的设备名称，那么，您就直接用（图二）中“PTT”的Port选项来选择通讯端口，并且用后面连接线中提供的电路来控制PTT。
8 ?  m* V- T) k( D
, [2 S5 \( s' B* S    在Port设置通讯端口；DTR／RTS的PTT处划“√”；选择自己的设备，如，JRC（JST-245）；之后选“OK”。回到上一个画面，选“OK”。这个选项是利用收发信机的内部指令来控制PTT，而无需单独通过外部电路控制PTT。</P>
9 x! E9 c* v4 |7 W

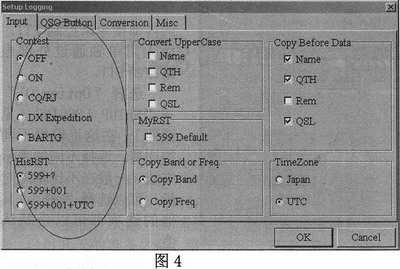

    选择“Option（0）”→“SETUP LOGGING（见图四）。在这里根据不同的比赛，选择不同的表示方法。一般在不比赛的时候，可以选择“OFF”。其他的选项都可以是默认值。</P>
+ k6 X' k# |4 Y7 @" | </P>
<>

我玩RTTY的一点体会－BD1BNV（转贴）

</P>
3 P1 O" k/ j6 `9 n
<>

我玩RTTY的一点体会－BD1BNV（转贴）

</P>

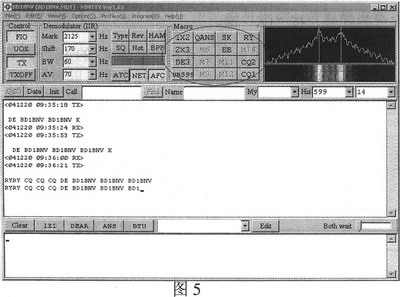

<>接下来就是“MACRO”（宏）的定义了（见图五）。</P>
* m) F8 z5 n" S6 {! B9 k<>
</P>

我玩RTTY的一点体会－BD1BNV（转贴）

第25只蚂蚁

在“MACRO”的16个按钮中，每个都可以根据自己的需要定义相应的宏。只要用鼠标在相应的按钮上用右键点击即可进行宏的编辑。在用右键打开之后，里面有个“COMMAND”的按钮，点开后，里面有定义宏需要的命令，大家自己试一下，就知道是什么用途了。
1 ?# ]' _  K8 g3 Z </P>
( v3 M; \) x# l6 y8 k<B>连接线制作<p></p></B></P>

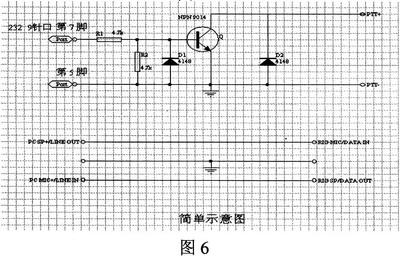

　　因为这个软件是通过电脑声卡、通讯端口来识别和发送RTTY的音频信号以及控制PTT的。所以，要先做一根数据线，用来连接电脑与收发信机。关于电路，网上资料很多，并且BA3CE前段时间也做了一些数据线接口盒，带音频隔离变压器和多种接口，很好用。现提供一个简单的电路原理图供大家参考（如图6所示）。</P>
</P>
<>

我玩RTTY的一点体会－BD1BNV（转贴）

</P>
<>如果在“Radio　command”中有您所用收发信机名称列表，那么，PTT的控制电路可以不用。</P>
. G7 z9 p0 U9 l' F
. D4 F0 R4 x% D　　通联技巧

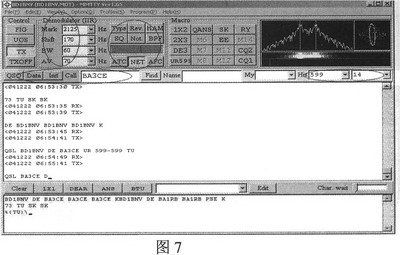

　　在讨论通联技巧之前，让我们再了解一下该软件主窗口中其他按钮的一些用途。</P>

    “Mark”（标记频率）的默认值是2125，但可能会改变。这是在接收时对方的Mark而会自动认定。但也可以手动改变。</P>

7 R5 F) e, G9 S$ T    “Shift”（频差）在业余用途时是固定的170。</P>
( s, D6 y& d2 q
    “BW”（带宽）默认值为60，不用改。</P>
5 t$ H% y6 c! }! O) F
, T) E* |: E7 `7 D6 \    “AV”默认值为70，不用改。</P>
9 ~4 }3 d! x" ]1 [4 x- B
    “Rev.”（反向）：当你的收发信机设置为LSB，而对方是用USB模式，这时需要切换“Rev.”按钮来实现一致性。</P>
. `' w" u/ q* m4 |<>“NET”：当按下此按钮时，可以实现与对方的Mark保持一致，以保证对方准确地抄收你的信号。</P>
</P>
　　“AFC”：当按下此按钮时，可以实现自动对准对方Mark频率。也就是不用反复调整收发信机的频率调整旋钮。不用反复调整收发信机的频率调整旋钮，而实现自动跟踪对方的频率。但要注意，比赛时的信号很多，甚至几个信号会重叠在一起，这时就不要开启这个功能了。否则，你会一个都抄不准。</P>
, o$ N: X: K; I9 N; Q- O4 T </P>
　　“Call”：是对方的呼号。当软件接收到对方的呼号时，用鼠标点一下该呼号，这时，对方的呼号会自动填入这里。</P>
</P>
　　注意：有时这里的字母可能是红色的，这意味着，这个呼号在你日记中已经存在。点击“FIND”可以查询关于这个呼号的有关信息。如果不再需要，可以点击“Init”来清除掉。</P>
( X* ?) q6 w0 ?: c6 H </P>
6 H; K9 k  d7 L9 _1 N　　“Name”：是对方的名字。当软件接收到对方的名字时，用鼠标点一下该名字，这时，对方的名字会自动填入这里。</P>
</P>
8 R9 ~9 X( \8 B  V4 b2 |3 h" g　　“My”：是对方你报的信号报告。当软件接收到对方的给你信号报告时，用鼠标点一下，这时，这个信号报告会自动填入这里。</P>
</P>
$ d0 E& p1 p. b9 g  s　　“His”：是你要给对方的信号报告。在后面的空白处是现在所在的频率。如“14”是指现在是在14Mhz上工作。</P>
4 }; ?. E' A" I, E; J* S3 t </P>
; V. D6 h& [+ i$ \% I 　　在窗口的右上部的黑色频谱部分是显示着当前接收的频率是否对准。当完全对准时，会发现两个波峰的顶端正好落在两条竖线上。在实际通联中，如果你听到了由信号进来，但软件不一定能正确显示正确的信息，这是因为频率没有完全对准。方法是，一是按下“AFC”按钮，二是要注意总结当频率对准时的音调，一般音调偏高时，把收发信机的频率向上调；音调偏低时就往下调。还要注意的是，收发信机送给电脑声卡的音频信号过强时，软件也无法显示正确的文字。这时，可以通过电脑声卡的线路输入口控制电平的高低，以获得适合的音频输入电平。</P>
</P>
　　“CLEAR”：可以清除发送窗口的内容。用途是，当你发错了信息并及时按“TXOFF”停了，这时会在最下面的发送窗口留下没有发完的那部分信息。如果不清除掉，会在下一个信息发送前，先发那段没有发完的信息。因此，你要用“CLEAR”清除掉原来的信息。</P>
</P>
　　“QSO”：前面介绍了Call的使用，当确认这次通联结束后，这时点两下“QSO”按钮可将有关呼号、名字、信号报告、频率、时间等信息自动存入内嵌的电台日记中。这个日记可以导出。</P>
<>
9 F0 }1 d$ _  p! ^ </P>

我玩RTTY的一点体会－BD1BNV（转贴）

我玩RTTY的一点体会－BD1BNV（转贴）

第25只蚂蚁

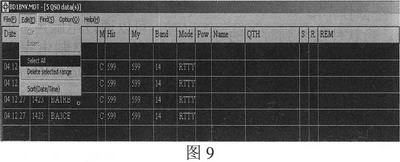

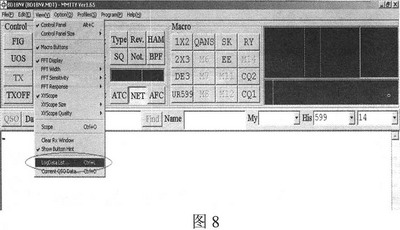

<>    打开View（V）菜单，选择LogData Lest…，进入下一个界面。打开Edit（E）菜单，选择Select All，或用矩形块选择相应的记录。</P>
6 d+ Z; d" h- x
4 m* ]; b: S% b4 ]/ _8 S<>

我玩RTTY的一点体会－BD1BNV（转贴）

</P>

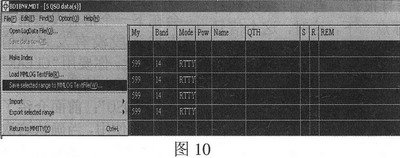

<>      打开File（F）菜单，选择Save selected range to MMLOG TextFile（W）…，选择要导出文件所存放的位置和文件名，保存即可。</P>
! M6 g6 }0 L0 S- \3 y3 Z6 Q<>
</P>
8 w$ K! G3 X9 u) i<>

我玩RTTY的一点体会－BD1BNV（转贴）

</P>
<>      在使用宏定义时，要注意主叫和被叫。一般，当自己是主叫时，可以按自己预先设定好的宏发送信息。而当自己是被叫时，一般要多听一听，根据对方的风格来回答问题。比如，对方特爱聊，和别人通联时什么都问，那么，你在回答对方时就要多说一些；如果对方在与别人通联时，问的很少，只是交换信号报告就结束通联，那么，你就不要问对方那么多。这样可能更礼貌一些。</P>
9 X; P5 w; {) ~) D </P>
8 \6 J7 x: E& B5 B6 ` </P>
/ ^( M5 J3 d# w- C　　 </P>
; r9 ]% n- L2 @. m0 L9 F' A1 [　　 </P>
　　</P>
document.write ("    上一页  ")
% B) z( I; L. k. G4 x</P>

第25只蚂蚁

<B>我在操作RTTY</B><B>中遇到的趣闻轶事<p></p></B></P>
3 b) f& n  g6 I% w% i　　实际上我是从今年4月无意中翻看协会2003年第4期CQ杂志时，发现有篇王浩淼先生发表的《RTTY主要国际比赛简介》的文章，才开始对RTTY产生了浓厚的兴趣。于是寻师访友、查阅资料，紧锣密鼓地开始准备，想早日参加比赛。</P>
</P>
% a; c7 l* `/ p) P9 {! j　　五一长假，约上同事带上家人，装上设备开车前往北戴河。一同前往的还有BD1WC吴晨曦。我们到了海边，不是看哪家的饭店好，而是看哪家饭店好架天线。当我们入住时，行李员看我们大箱小箱地往行李车上装设备时，不解地问：你们是电视台的呀?!我们刚把天线架好，饭店保安和大堂经理就来了，看到屋里的电台里有人说话，边上还放着笔记本电脑，人家非常客气地问，您这些是哪个单位的?有介绍信吗?其实，我们已经从他们的眼神中已经看出那惊异与担心。于是，马上把我们的会员证、电台执照和操作证出示给他们看，并介绍了我们要参加今天的一个国际比赛的用意，需要的天线和所需设备都在这里，并给他们演示了简单的操作。这样，他们将我们的证件材料复印后，又非常客气地还给我们，并说给您添麻烦了。当时，我和BDlWC心照不宣的对视了一下，悬着的心总算踏实了。</P>
</P>
　　5月8日UTC时间12：00有个24小时的VOLTA比赛，我与BD1WC商量这次去他家进行，并在前一天夜里去楼顶把他那副BA4ED的天线好好调一下，第二天参加比赛。夜深人静，我们在他家楼道与楼顶之间上窜下跳，带着头灯在楼顶上前后左右忙活着。一会儿把天线插上，一会儿又拔下来；一会儿量尺寸，一会儿又锯管子。我们真怕邻居把我们当贼给报了110。凌晨4点了，天线终于调试成功，各频段驻波比均在1.5以下。见好就收，回屋沏壶铁观音，美美地品着茶，津津乐道地自我欣赏着我们的杰作。等待着第二天8点比赛的开始。8点终于到了，我们打开电台，调整频率，7兆、14兆、21兆、28兆…。唉?为什么没有比赛台?怎么回事?通了几个新字头之后，还是沉不住气了，给BA1RB打个电话问问吧!电话通了，答案让我俩很是尴尬。原来这次的比赛是晚上8点才开始，我们想当然地把12：00当成了0：00。太可笑了。</P>
6 b  S9 A0 B; @# V- o: ]) f </P>
" u5 L7 m; s- F$ j2 v, L% \/ n. G　　经过几个月的通联试验，在失败中积累了不少经验。特别是在BA1RB的带领下，我们又经历了一次上岛通联的实战考验。在那时BD1AAX王东平老师也给我很大的帮助。从他那里不仅学到了那种坚毅不拔的精神，也学到了RTTY软件的一些新功能。比如，可以利用电脑的DTR直接控制电台的发射，而不用另做控制线来控制PTT等等。</P>
</P>
　　9月份CQWW的RTTY比赛，我们的队伍扩大了，天津的BA3CE、BA3AW、还有上海的爱好者都来了，又给我提供了一次学习的好机会。这次比赛，在北京通县BG1DHX高万丈的单位进行的。在比赛期间，北京通县的很多新入会的爱好者也都来观摩，给他们介绍了RTTY的一些小知识。晚上，听他们在UV段讨论白天的比赛现场情况时，听到一段非常有意思的对话：“嘿!你看人家那设备，每个电台边上都放个笔记本电脑，人家通联哪像咱们似的，根本不用手咪……”。</P>
2 H6 |' ^% A2 v: a/ L </P>
　　通过这件事给我触动很大。我想，现在新入会的爱好者越来越多，我一定要把我的学习体会与大家交流，一方面为普及RTTY做一点微薄的事情，二是把我走过的弯路告诉大家，希望给那些刚刚接触RTTY的爱好者一些帮助，避免重蹈覆辙，少走弯路。同时也希望那些对RTTY操作娴熟、富有丰富经验的前辈们把自己的经验传授给我们，让我们共同努力，把我国的RTTY操作更进一步。</P>
</P>
现在把电脑、连接线、收发信机、天线连接好，让我们共享RTTY的乐趣吧。最后，请在您的操作证允许的频率上操作。</P>
  }+ }3 q3 m8 ~9 P+ |" @4 F. U </P>
, {* w! Q2 ^) u2 d  d" y( K    附件一：RTTY常用频率（仅供参考）</P>
    40m：  7.030  ——7.040MHz</P>
8 H; F4 f' }, k3 b  ?, S    20m：  14.080  ——14.100MHz</P>
0 j4 b' K: C" e4 i! K# p    15m：  21.080  ——21.100MHz</P>
1 A+ k# {1 w9 q! U! d1 W* x    10m：  28.050  ——28.150MHz</P>
5 G, D& @5 S2 _/ v- H" ?8 R </P>
4 d2 x4 I5 C" O; ]* `: Z& T0 E! Ndocument.write ("    上一页  ")

bg5cdq

<>           我对RTTY也是感兴趣的,因为从未见过所以也无从如手,不知宁波有那位在用此项技术可否赐教,学会后,等呼号有了</P><>就好用了.谢谢</P>

第25只蚂蚁

我看了以后也很有兴趣，除了一条连接线，其它设备都是现成的，什么时候我们一起探讨一下，很多东西我还没弄明白。

BG5CCN

<>有意思</P><>不过没有感性认识，觉得无从下手。</P>

BG5CAW

好！！有空时好好研究一下。
