也发我diy的胆机，排线有点乱！求音箱问题！标题要长。。。。

bg5ckz · 发表于 2011-2-16 11:53:00

本帖最后由 bg5ckz 于 2011-2-16 12:19 编辑

这是网上买来的组件套装，因为我没什么电子基础，只能买来依样画葫芦，所以只能这样啦，哈哈

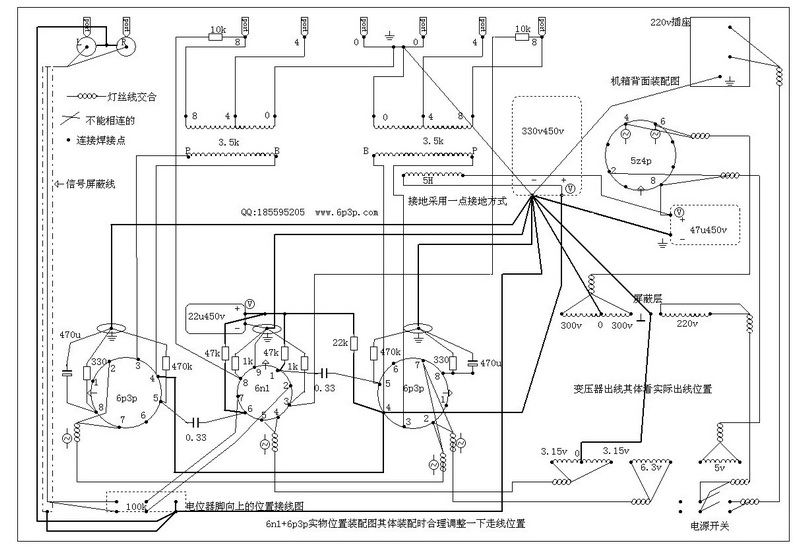

先发一张卖家发来的电路装配图
最新的6n1 6p3p装配图.jpg

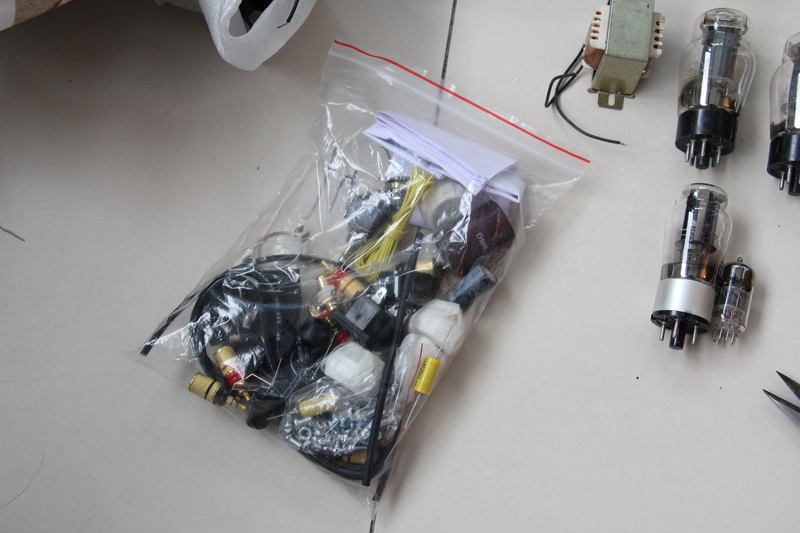

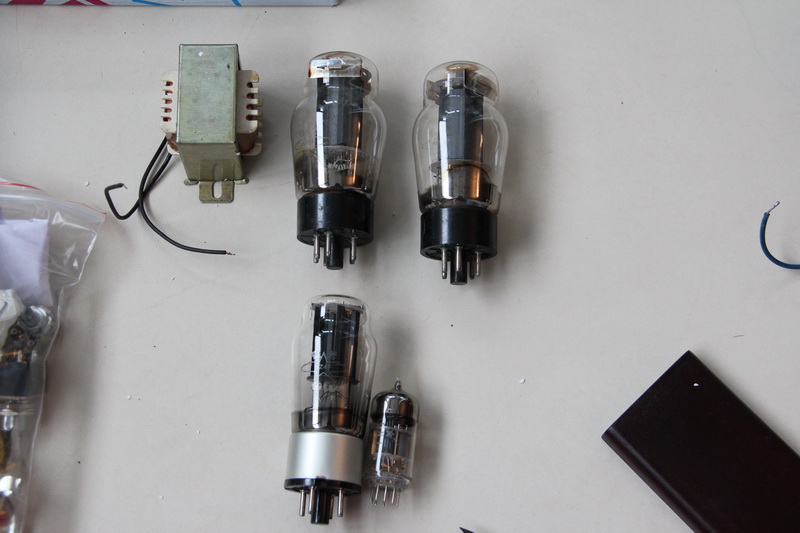

零件的部分照片

bg5ckz · 发表于 2011-2-16 12:00:10

bg5ckz · 发表于 2011-2-16 12:03:29

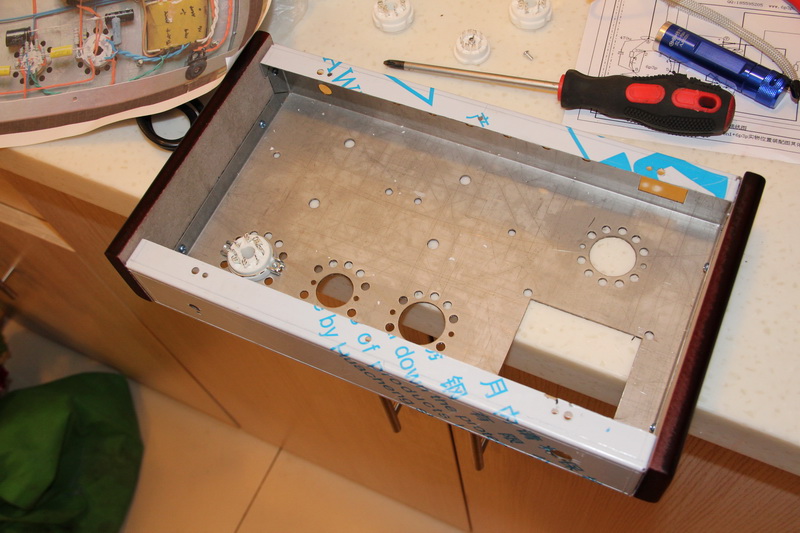

开始安装已经是傍晚了，先把各种基座装好

bg5ckz · 发表于 2011-2-16 12:10:15

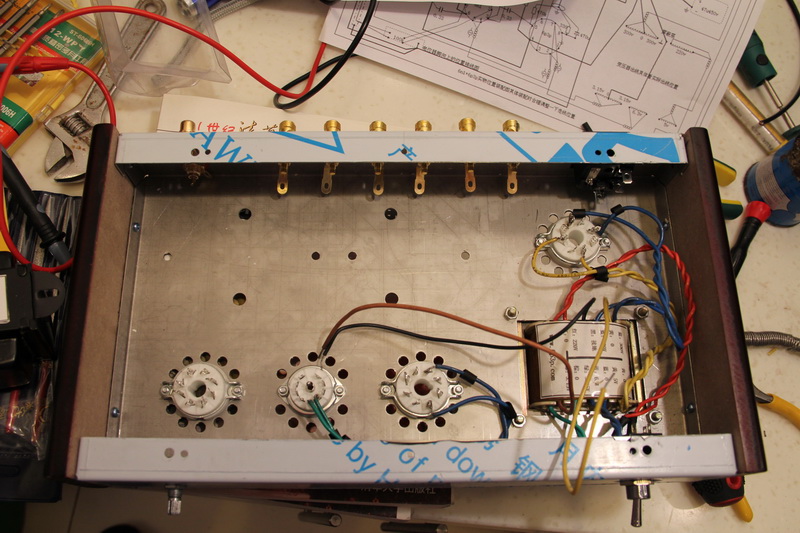

开始装变压器了，以我的认识还不能分什么前级什么后级，只知道是变压器。。悲剧求师傅教一下哇

bg5ckz · 发表于 2011-2-16 12:14:02

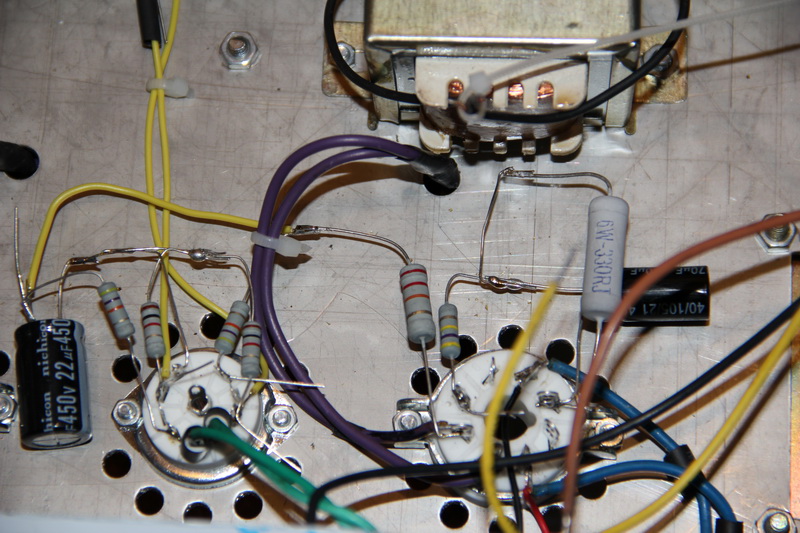

开始焊接电子元件，由于怕自己装错，所以多余的线头也没敢剪下来。

bg5cdq · 发表于 2011-2-16 12:22:27

有胆量，不错

bg5ckz · 发表于 2011-2-16 12:22:51

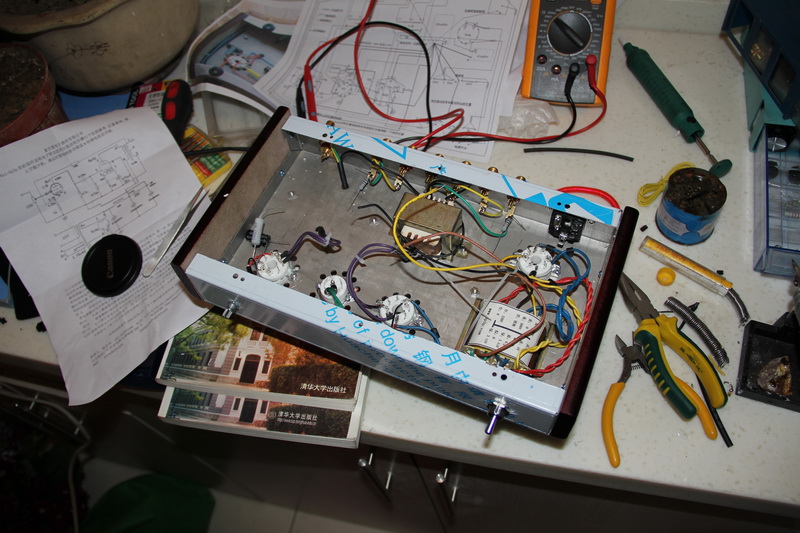

开始各种乱七八糟的飞线，从照片可以看到我打印了一张人家的装配图，布线明显比我好很多，但我第一次装这种东西，只求接通。

BG5CCB · 发表于 2011-2-16 17:57:39

和BG5CHP的那台很像，6N1前级 6P3P后级

BG5CCK · 发表于 2011-2-16 18:50:40

支持楼主的勇气，现在胆机套件确实便宜，引得各位大侠尽折腰。
提个建议，胆机接线底板下的接线凌乱点并没什么关系，关键是保持合理的一点接地，最大限度的减少交流声。另外一些大体积、大功率的发热器件，接线后要考虑做适当的支撑，否则在机器搬动或日久之后很容易导致元件跑位，发生短路等故障。楼主的一些大功率电阻等器件要用胶木板支撑一下防止下垂，电线走过发热原件附近要绑扎一下防止烫坏，或改用粗点的单芯电线弯曲定型避开发热体。
祝胆机带给你好心情！

BG5CAW · 发表于 2011-2-16 23:40:48

CKZ!我要向你学习！！！这种东西我是有这个心没这个胆啊。
