请大家测试U段中继

子宋 · 发表于 2011-10-31 08:23:11

本帖最后由子宋于 2011-10-31 08:23 编辑

要把双工器调试好，在没有特定的仪器下是非常繁琐的事情，它的差损，它的反射波，它的相互隔离度，它的工作频点和带宽，都是灰常重要的参数，CJH好老师辛苦了，值得我们多多学习~

bg5cjh · 发表于 2011-11-1 10:53:46

双工器调好后还要联机试验.最主要的是要检验发射对接收有没有压制.caw,你最好比较一下中继发射打开与关闭时(接收仍工作)中继接收到的信号的区别.如果明显不同,那说明接收被发射压制了.中继的好坏主要决定于接收的灵敏度(特别是发射不能对接收有压制),发射功率差几W是没什么明显区别的.

子宋 · 发表于 2011-11-1 22:07:19

相互隔离度保证了，就能保证压制的问题，滤波器就是要陡峭，就像一个类似‘Z’形状

BG5CAW · 发表于 2011-11-2 15:38:27

小宋也能调双功器？

BG5CLY · 发表于 2011-11-3 14:10:15

J哥无所不能

bg5cjh · 发表于 2011-11-4 20:26:30

子宋发表于 2011-11-1 22:07 1 u& B/ t2 ` V6 C3 Y% k; r
相互隔离度保证了，就能保证压制的问题，滤波器就是要陡峭，就像一个类似‘Z’形状

应该是W形状.是带阻滤波器.但不太好调,相互牵连较大.如果双工器设计不好,是很难调的.

子宋 · 发表于 2011-11-5 08:43:22

bg5cjh 发表于 2011-11-4 20:26 + A# E/ K& E" P/ U
应该是W形状.是带阻滤波器.但不太好调,相互牵连较大.如果双工器设计不好,是很难调的.

CJH高手

，的确是个W形状，因为两个谐振点，中间的那个峰应该是我们要的那个相互隔离度，测试时分别单通道测试下像是个‘Z’字形，单个谐振点，即RFL和TRN去看，就是一个S11和S12，说的不对请指正，很久没调滤波器也忘了，以前做CATV时天天接触滤波器

子宋 · 发表于 2011-11-5 08:48:55

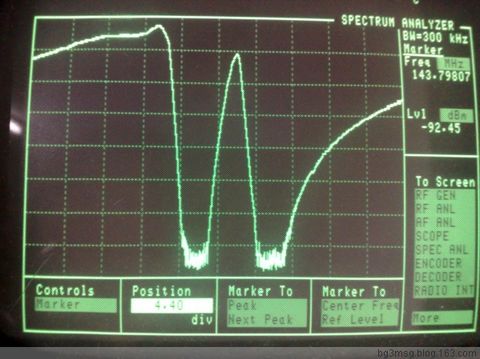

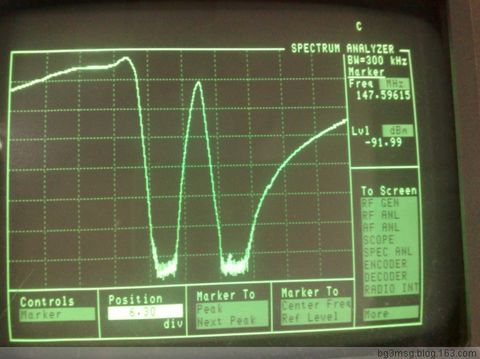

上两张图片看看，如果单看就只看一半，就像个‘Z’

bg5cjh · 发表于 2011-11-5 09:36:20

子宋发表于 2011-11-5 08:48 8 m: R( k6 a& q; N; e5 l) o' G
上两张图片看看，如果单看就只看一半，就像个‘Z’

呵呵.这双工器没调好. 理想的应该对称. 不过我没有扫频仪也没频谱仪.不知自己调的波形是不是好的.但我用土办法调的双工器,用在我的中继上还不错,插损不大,也没有压制.也许可能我的中继的接收电路滤波性能好,对双工器要求低.

子宋 · 发表于 2011-11-5 14:05:49

理想的隔离度是120dB，差的也要90，但是很多调试很难，85也行，差损越小当然越好，但是真的难，1.5人家照样用的很好，还得注意正确频点，达到理想值那这只双工器的价格不菲了，那如果仪器扫的话ANT-L，或者ANT-H，或者反之的话应该就是Z字形，土调试的话最好理想的准备3只驻波表，起码也要两个，调试发射时看输出衰减度一只，接收这边一只看隔离度，条件好点还要看看发射端的驻波，当然也可单独进行，只是麻烦些

，这次麻烦CJH了，
