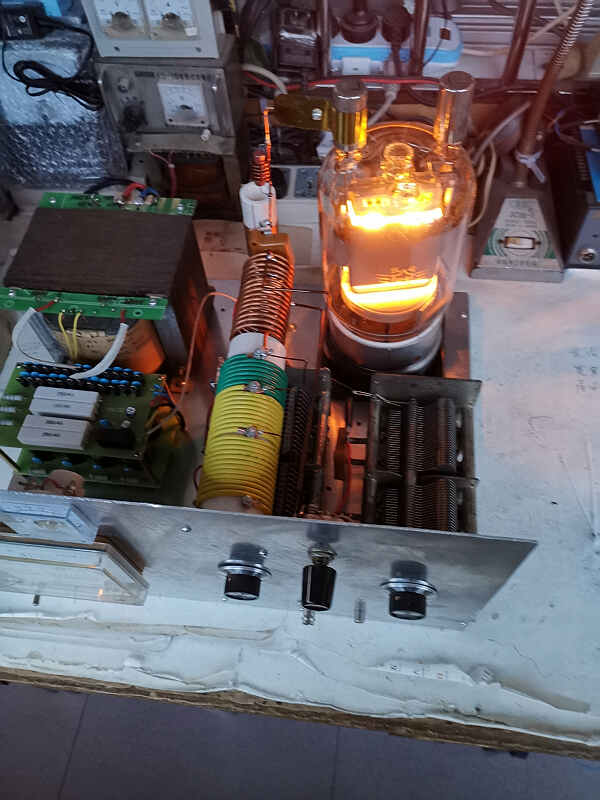

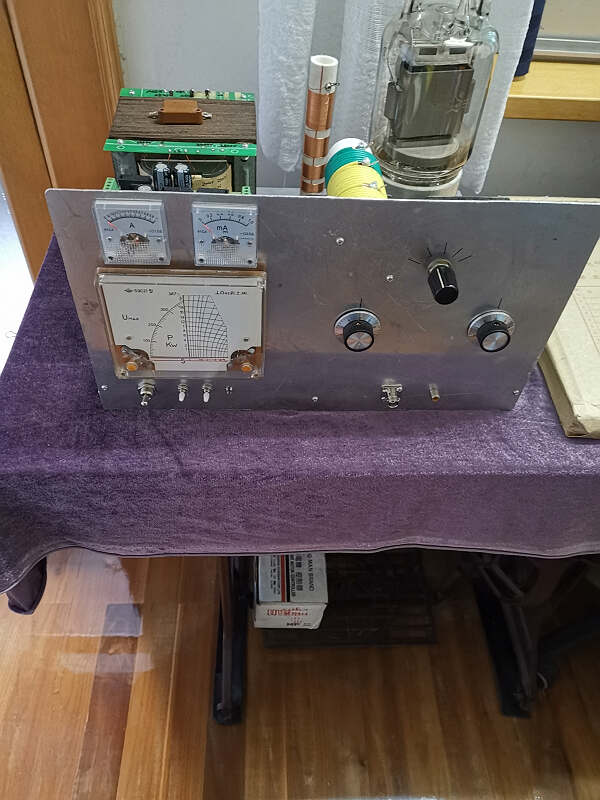

放了很久的fu81电子管做了只功放玩玩

[复制链接]
发表于 2021-4-19 15:47:20 | 显示全部楼层 |阅读模式
本帖最后由 bg5cna 于 2021-4-19 15:51 编辑 0 ^6 y$ @4 j/ R  G1 Z
- G5 P8 S0 o4 p

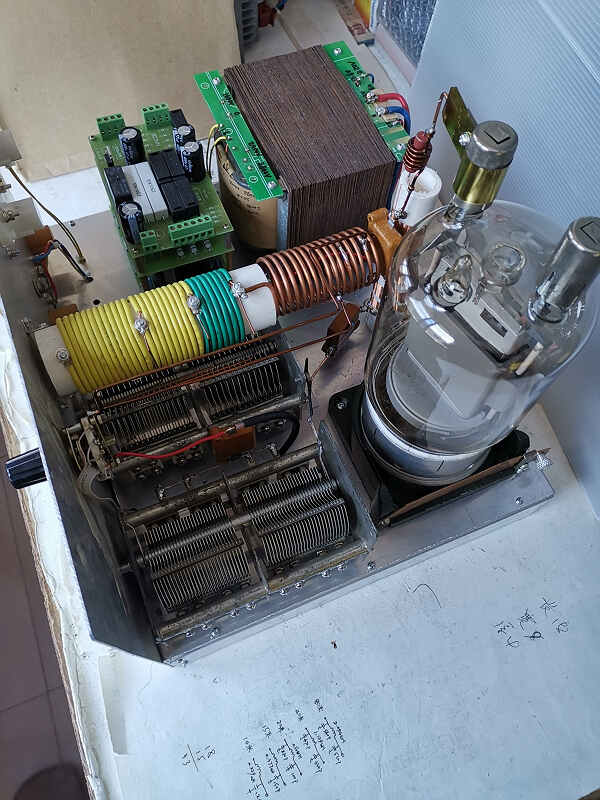

放了很久的fu81电子管做了只功放玩玩1 I: V' i" {+ M8 d+ j- m2 u

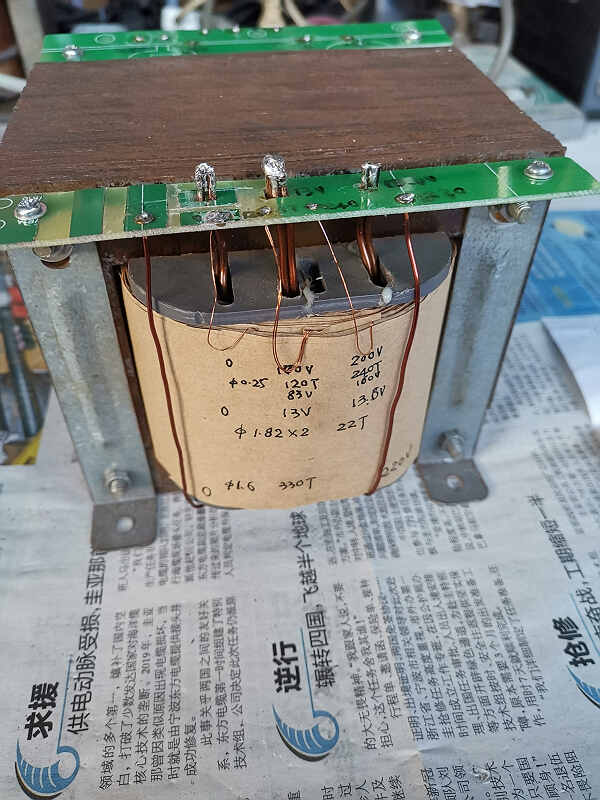

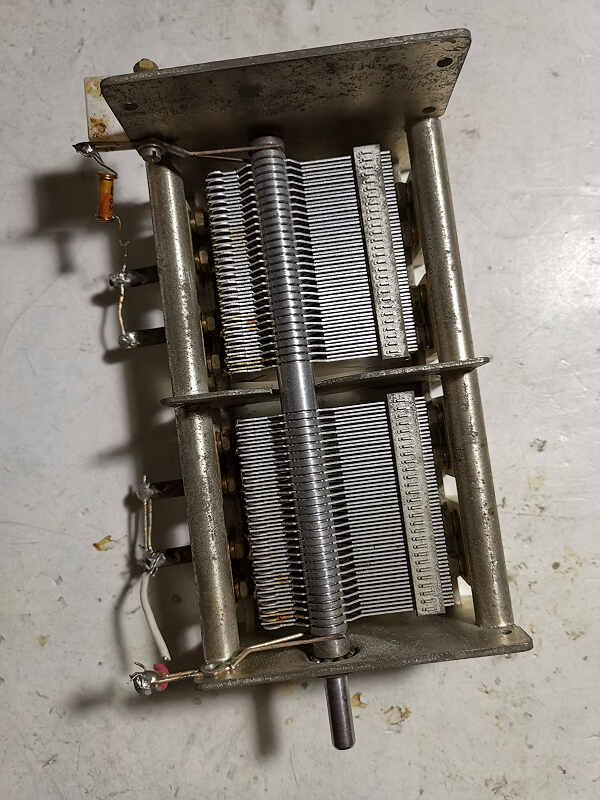

变压器只有800瓦.最大输出功率也只能到800瓦.可变一只是改的.另一只用一般常用的只要容量所需的大一倍,也不用改动,只要串上跟可变一样容量耐压在2500伏的固定电容,就能在耐压3000伏不跳火.容量跟原来减少一半的可变了,可用在电子管功放谐振电路里了.说明了你所为要400p可变就选买800p,串上800p2500伏固定电容就成为400p耐压在3000伏的可变了.串联电压相加,容量相减.
 楼主| 发表于 2021-4-19 15:50:17 | 显示全部楼层
2变压器只有800瓦.最大输出功率也只能到800瓦.可变一只是改的.另一只用一般常用的只要容量所需的大一倍,也不用改动,只要串上跟可变一样容量耐压在2500伏的固定电容,就能在耐压3000伏不跳火.容量跟原来减少一半的可变了,可用在电子管功放谐振电路里了.说明了你所为要400p可变就选买800p,串上800p2500伏固定电容就成为400p耐压在3000伏的可变了.串联电压相加,容量相减.
回复

使用道具 举报

 楼主| 发表于 2021-5-11 11:00:23 | 显示全部楼层
bg5cna 发表于 2021-4-19 15:506 \3 j( P7 J  G' }0 V' ^( R
2变压器只有800瓦.最大输出功率也只能到800瓦.可变一只是改的.另一只用一般常用的只要容量所需的大一倍,也 ...

1 }. e6 K  s* r) \0 D有图了谢谢......
回复

使用道具 举报

 楼主| 发表于 2021-5-11 11:02:13 | 显示全部楼层
bg5cna 发表于 2021-4-19 15:50  U4 S8 n- R: d- t/ x2 w
2变压器只有800瓦.最大输出功率也只能到800瓦.可变一只是改的.另一只用一般常用的只要容量所需的大一倍,也 ...
9 Y& F; s9 K: a9 f' `# M. V2 f2 J+ f
ok..........
回复

使用道具 举报

发表于 2021-5-26 11:52:24 | 显示全部楼层
陈师傅请多发些作品,有机会去府上欣赏下
回复

使用道具 举报

 楼主| 发表于 2021-12-7 14:09:25 | 显示全部楼层
BA5CA 发表于 2021-5-26 11:52' J5 N* O% p2 N# w6 }0 C9 N
陈师傅请多发些作品,有机会去府上欣赏下
( v6 u! x; j7 S+ d
欢迎贺师傅来指导.热列欢迎
回复

使用道具 举报

 楼主| 发表于 2021-12-7 14:11:11 | 显示全部楼层
热烈欢迎贺师傅来指导.欢迎
回复

使用道具 举报

 楼主| 发表于 2021-12-7 14:12:42 | 显示全部楼层
热烈欢迎贺师傅来指导.欢迎
回复

使用道具 举报

 楼主| 发表于 2021-12-7 14:14:10 | 显示全部楼层
热烈欢迎贺师傅来指导.欢迎
回复

使用道具 举报

 楼主| 发表于 2021-12-14 12:24:03 | 显示全部楼层
欢迎贺师傅来指导
