KN710的装配结构

BG5CCK · 发表于 2006-2-13 14:14:06

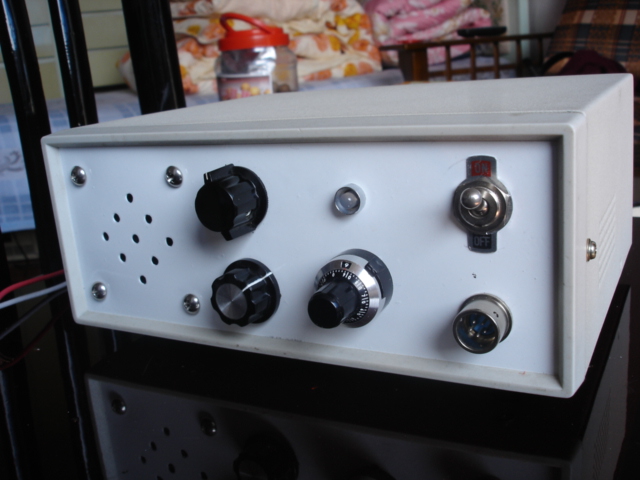

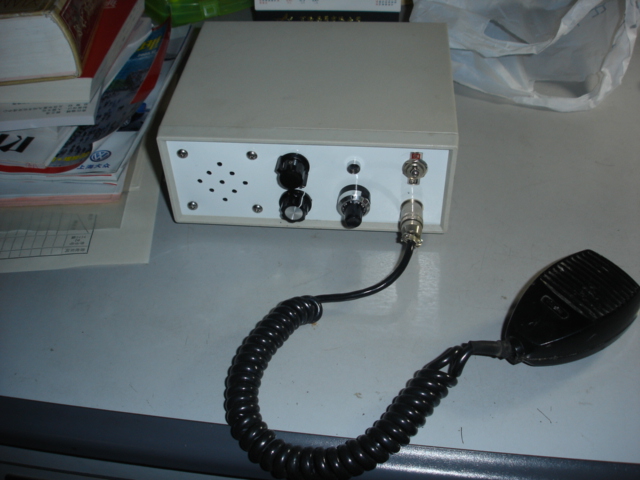

外观:买一只金属机壳,面板砖孔后喷白色漆.设有扬声器、音量、增益、频率调节；收发指示、电源开关、手咪插座

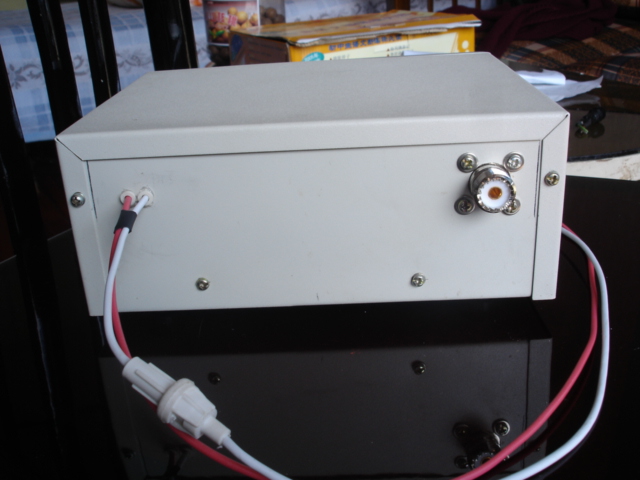

天线座、电源线

KN710的装配结构

[此贴子已经被作者于2006-2-13 14:30:50编辑过]

BG5CCK · 发表于 2006-2-13 14:19:38

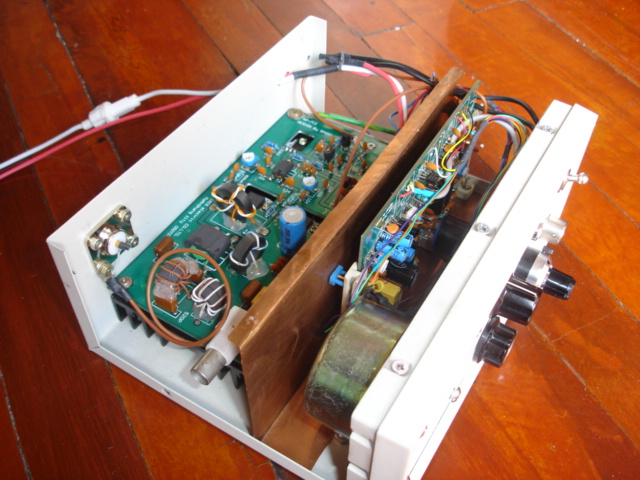

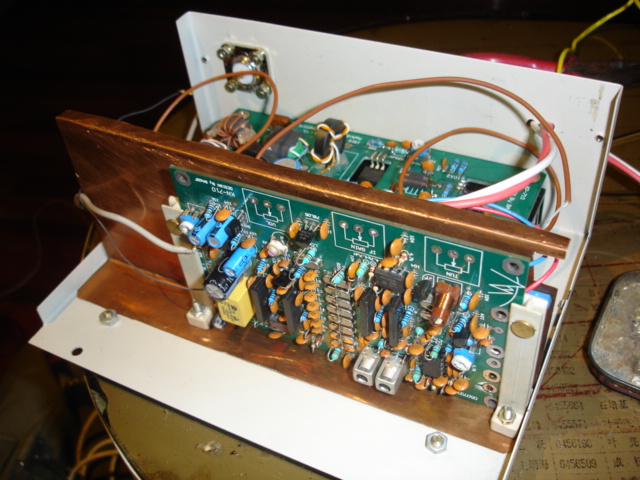

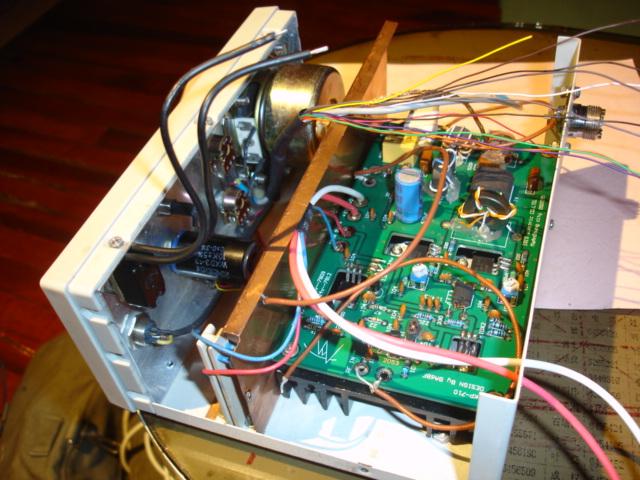

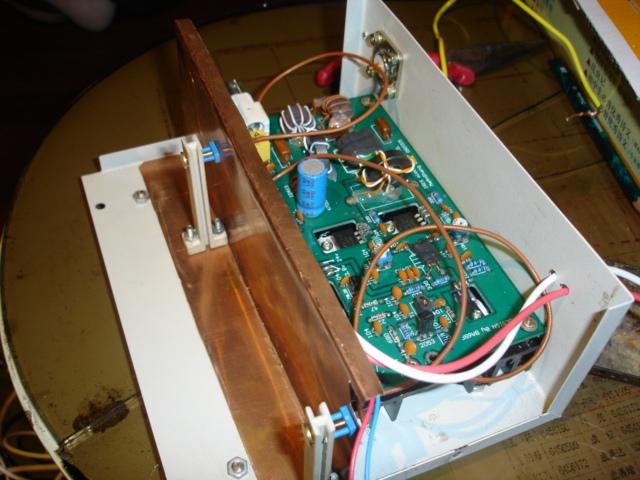

线路板布置：功放与主板分别居两室，两板上线圈大都互相垂直，中间再设一屏蔽墙。

KN710的装配结构

BG5CCK · 发表于 2006-2-13 14:21:44

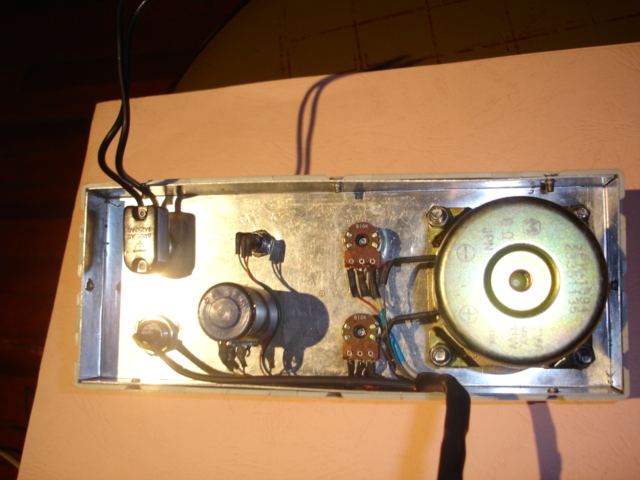

控制器件接线

KN710的装配结构

BG5CCK · 发表于 2006-2-13 14:24:24

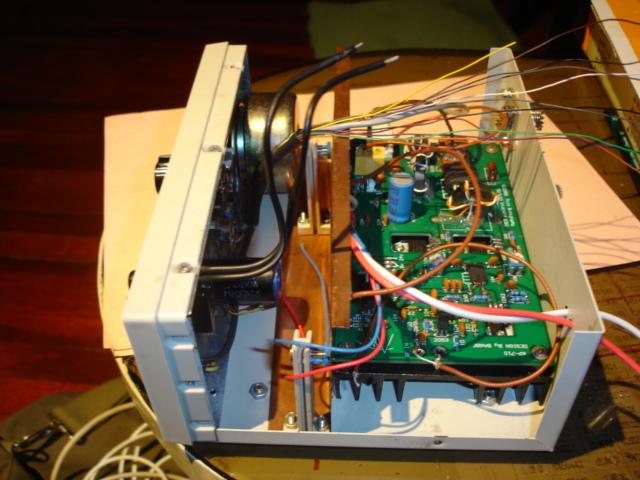

部件就位后准备接线

KN710的装配结构

BG5CCK · 发表于 2006-2-13 14:29:52

线路尽量不穿越功放板大功率区，小信号线用屏蔽线，接线完成图

KN710的装配结构
