多波段ALE天线

BD5CKT

ALE天线(VK5ABN_ALE_ANTENNA)是指自动链路建立所需要的宽覆盖天线。在ALE链路的自动建立过程中，发射设备一般需要从2-30MHz开始扫描最低、最高可使用频率，其主要目的是跟根据传播条件、时间、季节和经纬度等不同影响因素，分析判断最佳使用频率，最终的结果是保证在任何时候hf频段构通成功率达到98%以上。这项技术一般主要是应用在军是通信活动中，随时保证师团级以上单位，数百台设备的随时通联。

; Y! ~/ z: O, D8 q当然，自动链路系统，每个设备都有固定ID,需要自动应答装置，以响应主控台的测试，实时选定最佳通信频段。
) O3 B2 P+ @; o3 }% B* b' U
业余电台虽然不需要这么复杂的装置，给每个台增设自动链路装置，但是在应急通信，大范围组网联络时这项技术还是很有必要的，如果每个台都加入了这个链路，我们不用CQ,普遍呼叫，就可以随时知道在那个频段上，有谁在收听、待机。因此ale网络建立、随时保证短波通信的畅通，对业余无线电加入政府应急通信，增强手中短波设备的可靠性，可用性，实战性无疑是一个短波通信发展的方向。

6 T2 \6 C# t/ V% Y1 hale通信链路的建立，首先是需要有高效率的宽带天线做保证。下面这款ale天线就是一个普通的loop天线, 我们也把他介绍到业余无线电中来，希望对大家因地制宜架设自己喜欢的天线有帮助。

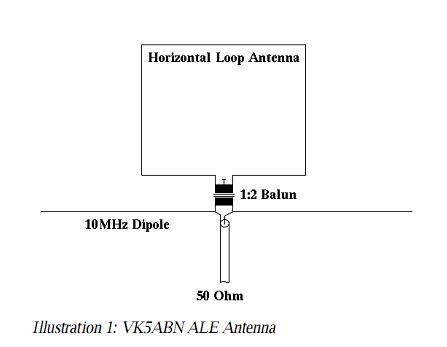

* Y; p! \, R$ i/ B+ _0 h7 _9 [! O此ALE天线周长按照3.550MHz设计，水平极化；
& O" D: ]) N. ]天线驻波比一般都在1.5一下，个别频率也小于2.0；
% h4 F3 J" ]' E- C" v- o1 G30m不能很好的覆盖，这里特别增加了一个倒V作为补充。（其实，10M是一个很好的全年开通的cw频段，但是比赛和DX远征都很少用）；
' b$ B! X7 ?% D) d0 B& C, g天线2-30M覆盖，而不适用ATU,满足了一些些人不愿意使用天调的愿望；
( I7 b5 ~' e! I5 _% g2 d8 S% G天线使用同轴电缆馈电，而不是常见宽带天线的高阻平衡馈线；
天线使用双孔磁环绕制1：2巴伦；
# _& c4 E4 ?: f2 g  ?2 [2 c2 \其他loop天线地高增益、高信噪比等特点都一一具备；
: Z  O! h: d1 @更重要的是该天线易自制，安装快捷，一般无需调试，好处多多..............整个天线成本不超过$20.00。
=========================================
- h( X  ]7 l6 Z$ K' X( D# }1：2不平衡----平衡巴伦：
. h  V  _+ D7 n+ B; y8 L& D
双孔磁型号：NC43-7051或者类似的磁环；
% y; M3 Z( w" o& X0 b5 t制作方式：初级2T,次级1.5T,1.2-2mm高强度漆包线或者带绝缘层的线径导线；

loop长度：周长85m(3.55MHz)
) d5 o! l; M2 d30m倒V夹角大于90度,每臂长度7.6m（10.145MHz）。如果不需要30m频段也可以省略；

! z; o& E' M# n1 T其他就没有什么了。如果想让天线获得较好的辐射仰角和较好的效率，天线还是需要架设的尽量高一些。
