我的diy天调

4607 · 发表于 2011-4-9 16:15:44

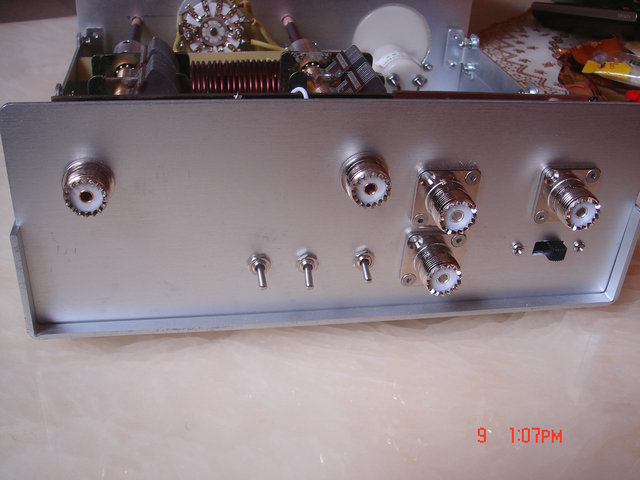

闲来做个天调，聊想起少年时的矿石机，别有一番怀旧情绪。我的天调采用T型结构，有50与25欧姆标准负载随时对比测试，初试后感觉还适用，期待交流探讨。

14兆的垂直天线谐振于7兆。

控制hvu段及标准负载

BA5CA · 发表于 2011-4-9 19:56:49

做的真不错，看结构，是不是短波天调驻波表和V段驻波表做成一体？

4607 · 发表于 2011-4-9 20:28:02

回复 2# BA5CA

是的。运用背面的开关，可以有3种选择：1 单独驻波表，2 驻波表连接天调，3 驻波表连接50或25欧姆的加负载，即驻波1或者2的表面指示，供比对。

BG5CCK · 发表于 2011-4-10 08:48:27

做得真不错，工艺整齐规矩，铝合金联轴器也用上了，有创意！
我喜欢多用几只M座，把驻波表、天调的引线单独用M座引出，使之成为独立的单元。当天调用时，用外接短线将驻波表和天调串联起来。平时驻波表部分独立使用，不喜欢用开关切换，担心此类切换开关对高频传输未必有利。

子宋 · 发表于 2011-5-4 08:46:48

CCK说的即是，一看楼主强人！

玛莎拉蒂1-6 · 发表于 2011-9-23 17:14:24

4607 发表于 2011-4-9 20:28 . A0 N' [5 n& O4 r$ n
回复 2# BA5CA
8 o$ M8 ]" F7 b8 P4 J3 d
3 M, U, G1 G, n$ _9 o! Y( i4 v是的。运用背面的开关，可以有3种选择：1 单独驻波表，2 驻波表连接天调，3 驻波表连接5 ...

楼主作品里的两个可变电容哪有配啊

BG5CAQ · 发表于 2011-10-2 16:38:52

做得漂亮，两个连杆特有个性
