铁塔制作、架设历程

BG5CCK · 发表于 2010-11-15 09:34:38

作为一个业余无线电爱好者，弄一个像样点的天线好像也是时下的一个趋势，架设一个铁塔，是以后架设各类天线的前提，结合自己的情况，自家屋顶位置不大，铁塔也不敢架太高，否则拉绳锚点要进入别人家领地容易引发争执，再加上我不算是DX爱好者，最多算个通联散户而已，所以该塔设计高度定为6m,正好是一根镀锌管的长度，做成截面为三角形的结构，三角结构的好处是用料少，结构稳固，重量轻，便于搬运。
整塔的上下设计成有锥度的，这是出于整体造型美观以及安装后稳固的双重考虑，上面边长是240*240*240mm,底部为860*860*860mm,结构非常牢固，为了便于搬运，分成3段，用法兰连接，每段重量控制在30-40公斤左右，2个人可以比较轻松从楼下往上吊拉。如果还嫌不够高，可以再顶部转杆再伸出1m左右，有7米也就差不多了，不能心太狠，一味追求高度，毕竟高了各类风险也大嘛。
在邻居入住之前，先加好铁塔，先入为主，造成既成事实，避免日后多事。
下面用图片向各位回报一下制作过程：

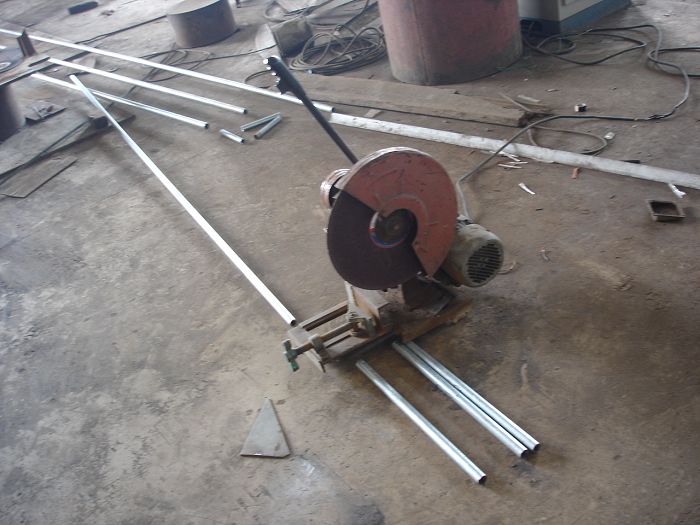

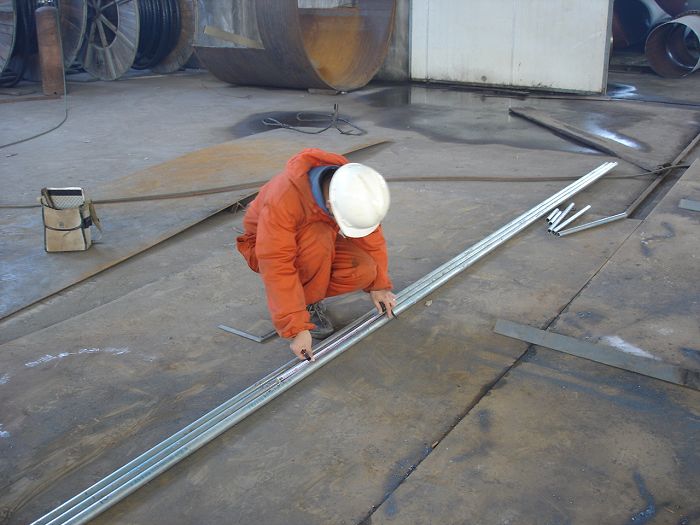

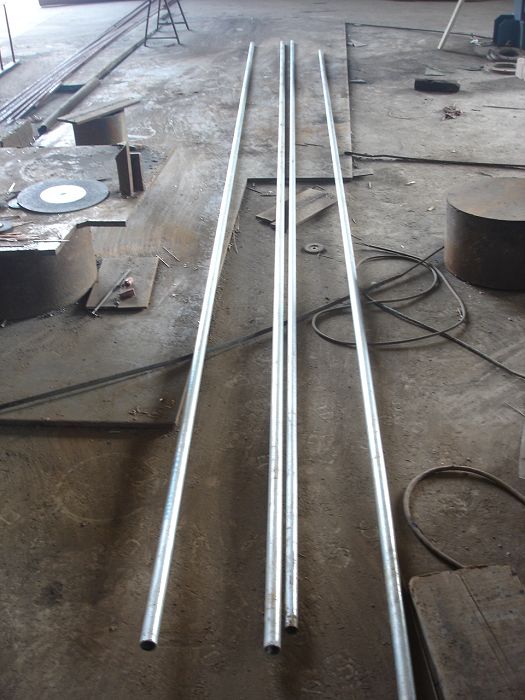

先是准备材料、划线、下料。塔体的侧面3道立杆是1寸镀锌管，其余的横档斜档是3/4寸镀锌管，其实用1/4镀锌管也可以，只是我手头现有的材料是6分管而已。

BG5CCK · 发表于 2010-11-15 09:41:39

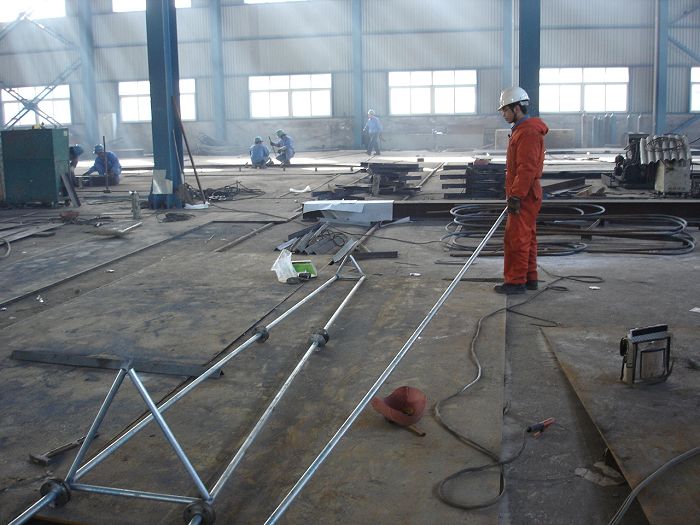

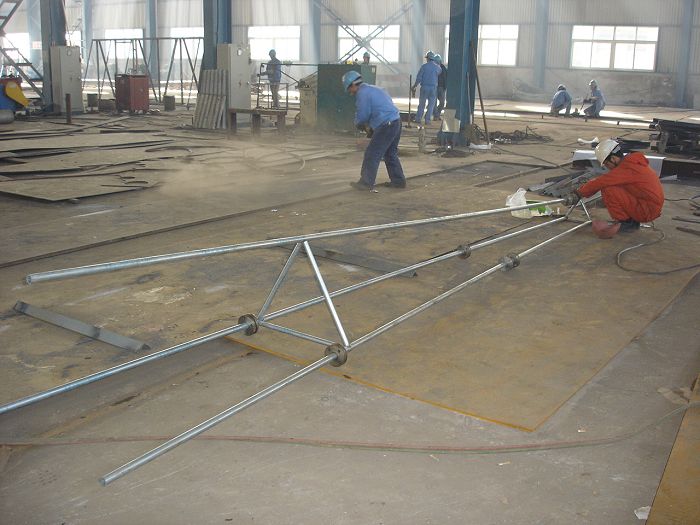

先根据整塔设计锥度下好最上和最下两个截面的三角形边长横档，和放在地上的立杆平焊，记住拼装前别忘记把分段用法兰套入合适的位置，否则封闭后就无法装入了。

BG5CCK · 发表于 2010-11-15 09:45:00

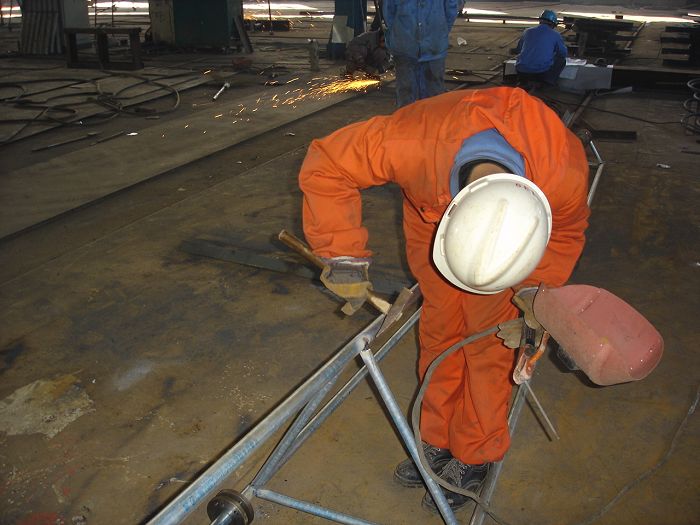

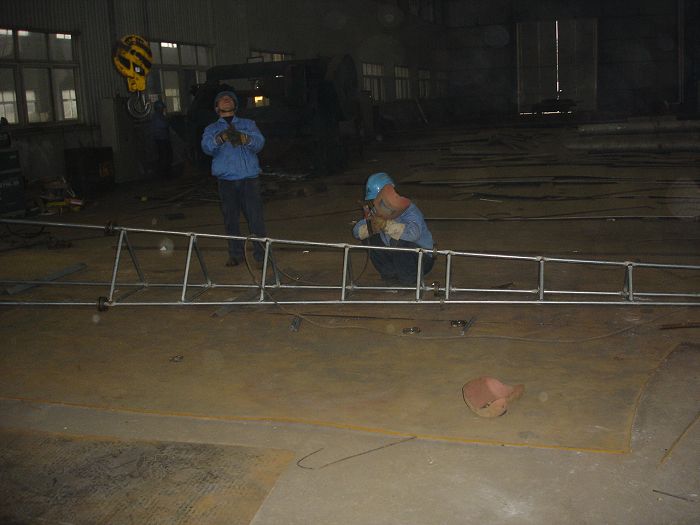

点焊

BG5CCK · 发表于 2010-11-15 09:55:24

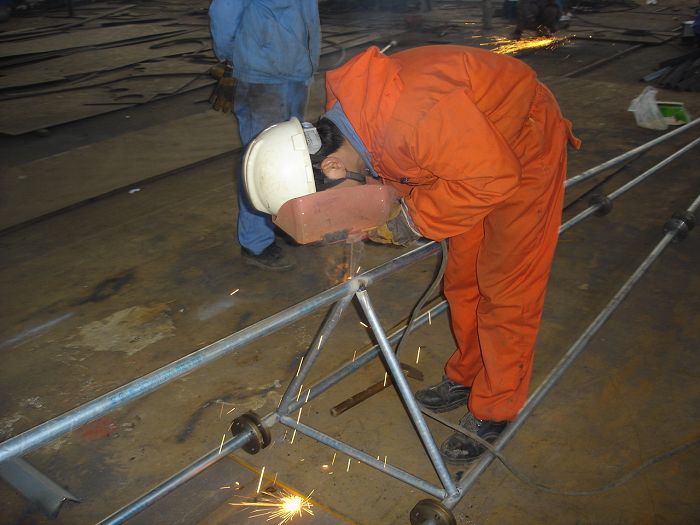

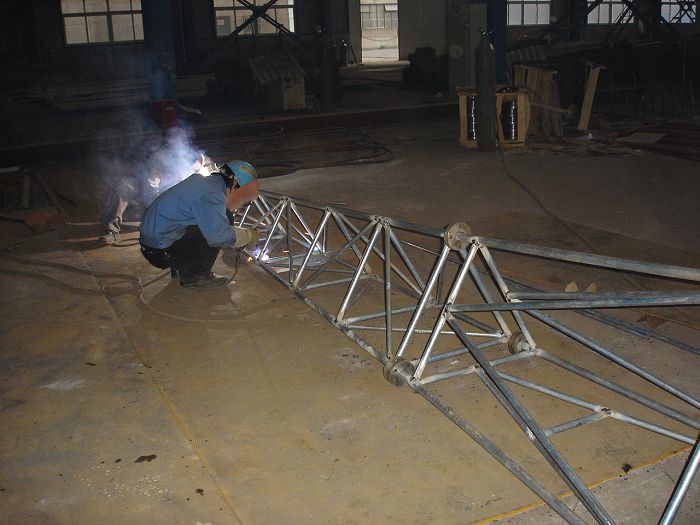

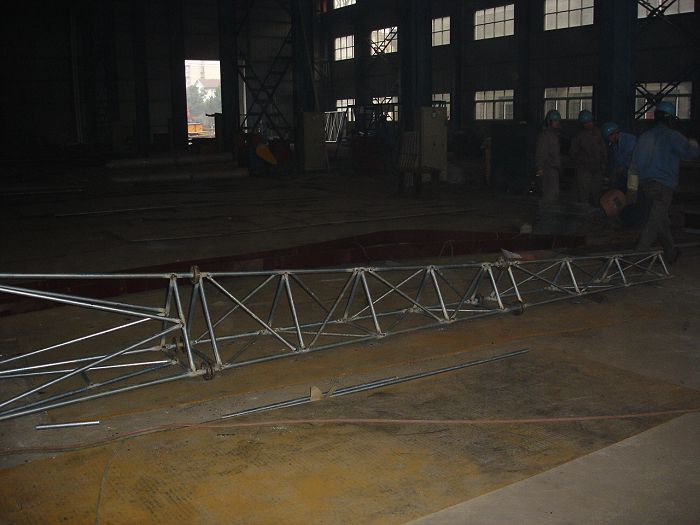

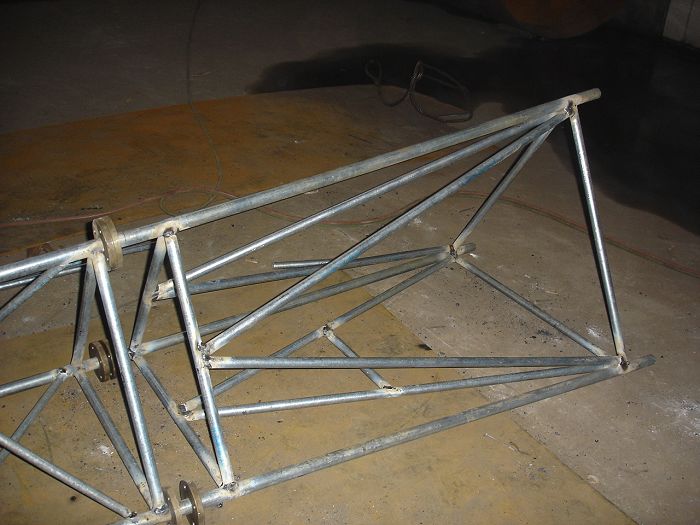

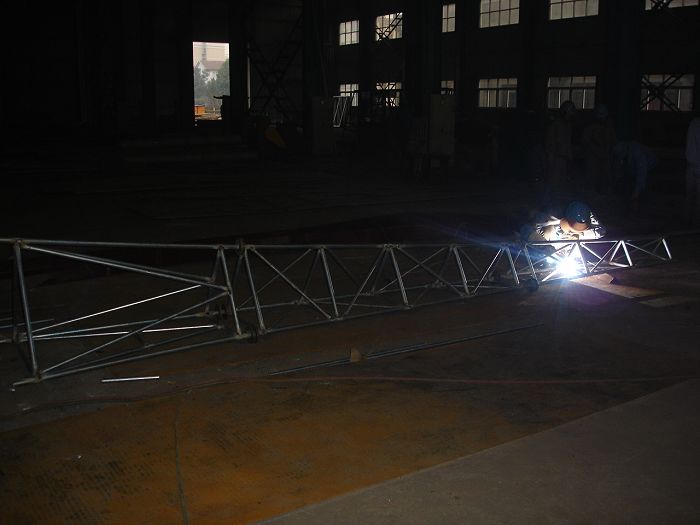

加入斜档，逐步成型，法兰分段处先将一侧法兰焊死，再割断立杆，用螺丝的临时将对接的法兰连接好，再焊另一侧法兰，操作时不要同时割断2根或3根立杆，要割一根焊一根，防止整体装配走样。

BG5CCK · 发表于 2010-11-15 10:04:05

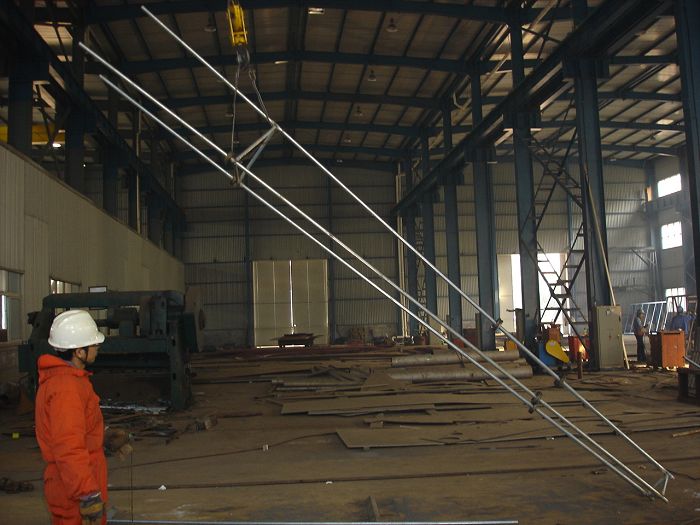

补刷油漆，安装完轴承支持板等附件后，将塔体运送到楼下，用4个人将其吊拉到楼顶，其中3人上面拉，1个人下面牵绳控制塔节，使其不磕碰墙面的突出物。

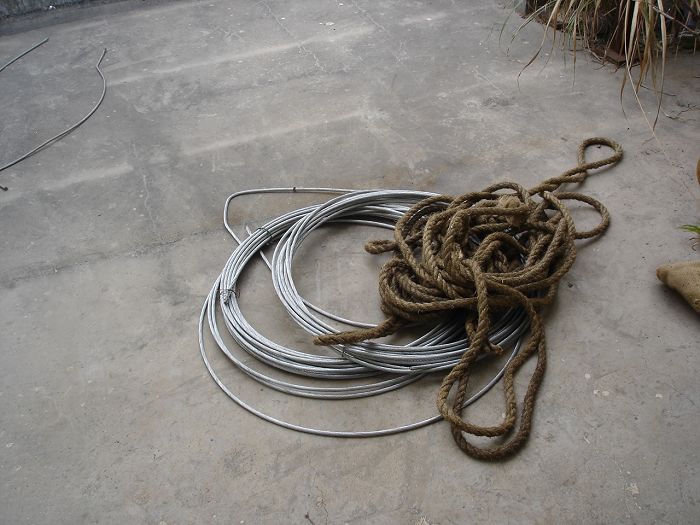

开始安装准备，将要用到的工具材料准备好。

BG5CCK · 发表于 2010-11-15 10:10:59

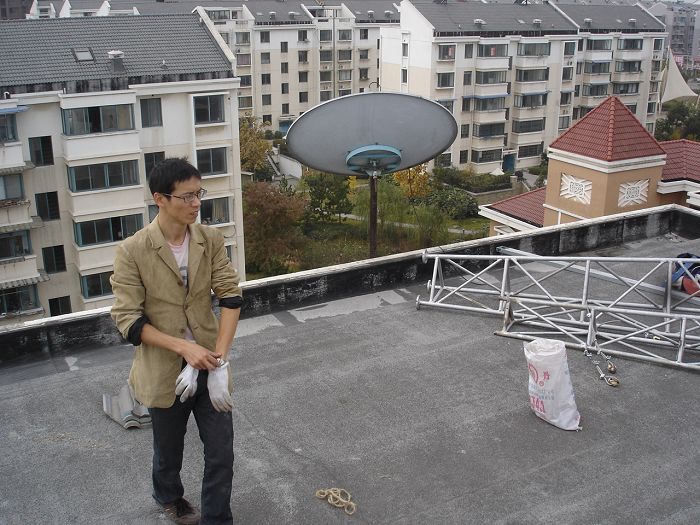

今天，将由我CCK和CHP2个人完成这项工作，在宁波HAM中，CHP是个大能人，不仅个人技能一流，同时拥有一颗热情乐于助人的心，在这种重大事情上，如果不请CHP到场，那就是我的错了

安装工匠之一CHP

BG5CCK · 发表于 2010-11-15 10:42:27

本帖最后由 BG5CCK 于 2010-11-15 10:48 编辑

铁塔的摆放位置是经过周密考虑的，有几点需要考虑：1、铁塔的位置要保证拉绳的的锚点落在自家的屋顶范围内，我不想因此和邻居起争执。2、三个锚点的的受力方向必须通过截面正三角形的中心，避免塔体受拉力偏心而产生旋转力矩。3、三个拉绳尽量保持互成120度并且拉绳的水平夹角不要差异太大。4、通常朝天的楼板上是忌讳打孔的，因为积水容易灌入孔中，造成渗漏。毕竟是自家的房子，塔体的基础不能在楼板上打膨胀等孔洞，但又不能使塔体产生滑移。5、楼顶是不水平的，有高低，而塔体为保持垂直，三个立足点必须保持水平

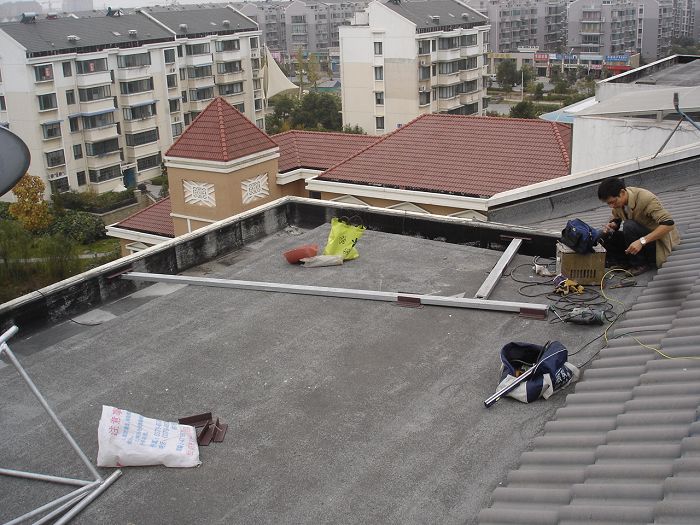

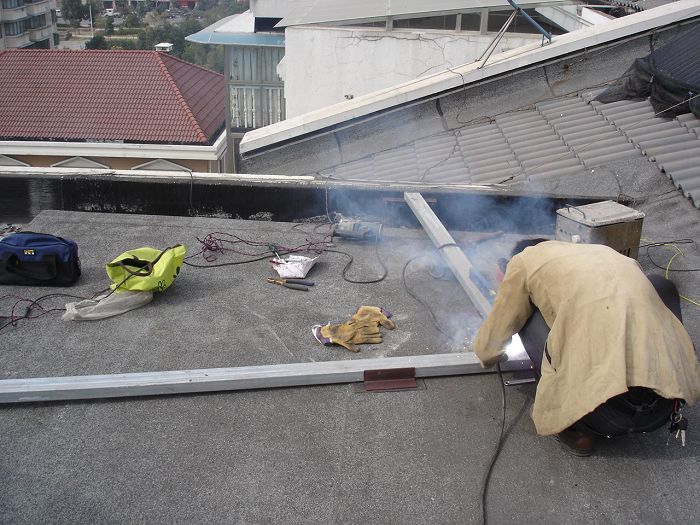

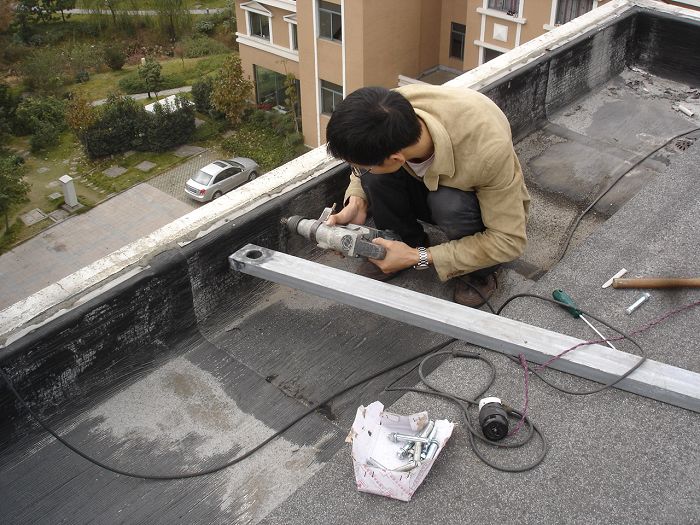

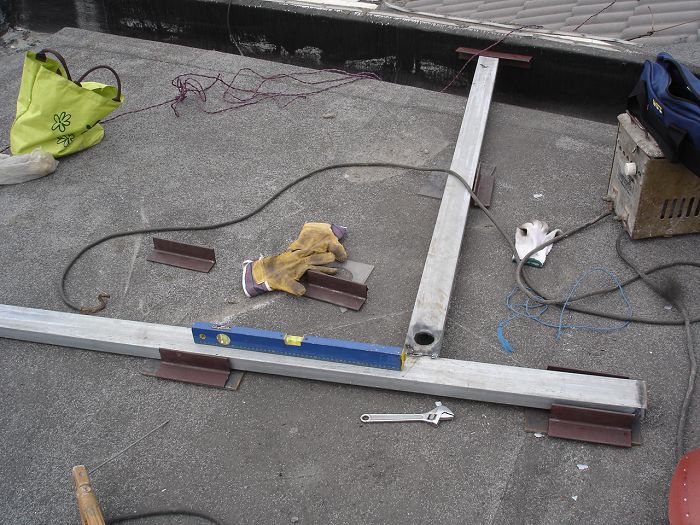

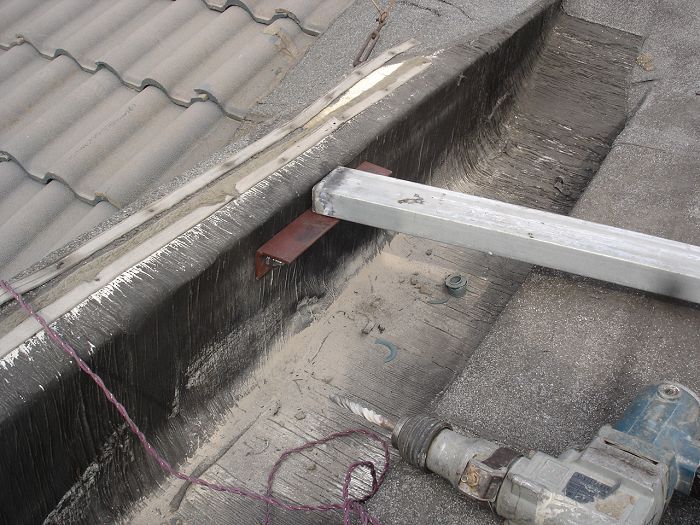

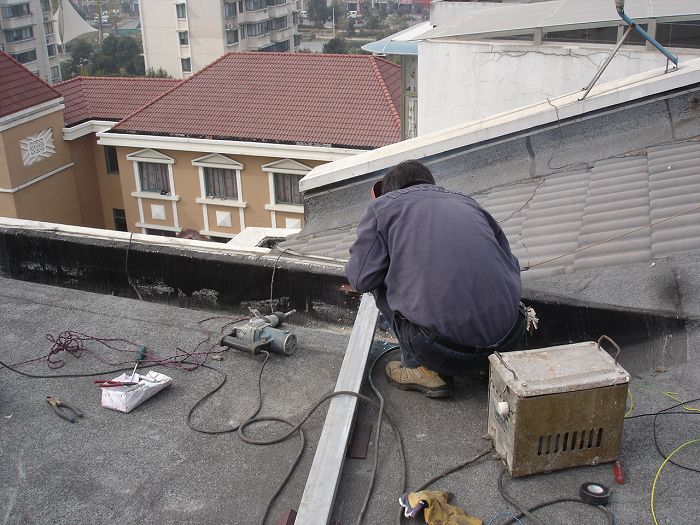

综合考虑上述因数，基础采用2根8号槽钢互相垂直连接，将它们2头连接到雨水沟边，在雨水沟的垂直面上用膨胀连接，一般垂直面上的水可以迅速排干，不容易积水，而且雨水沟沿是次要位置，不怕漏。塔体计划站在T字型槽钢上，焊牢，这样塔体就不会滑移，也不用在屋顶上再打膨胀了，因为塔脚由槽钢的刚性延长，整塔的稳定性也得到加强

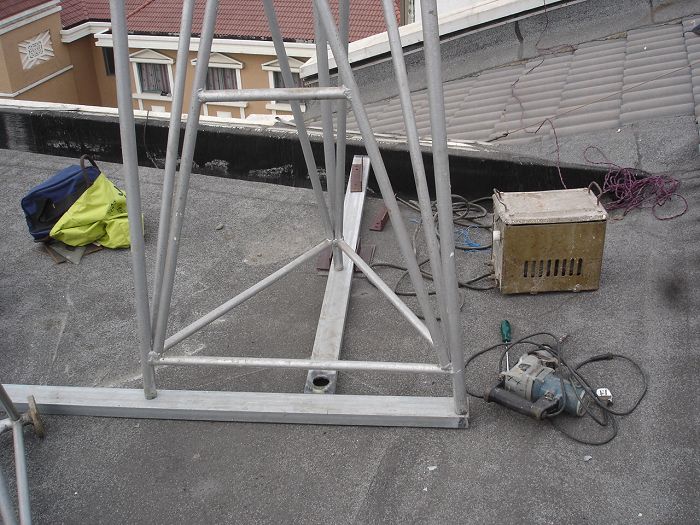

看上去T型槽钢布局和屋面有点斜偏，那是因为考虑上述1、2、3点，兼顾了拉绳的方向所致

BG5CCK · 发表于 2010-11-15 10:47:55

BG5CCK · 发表于 2010-11-15 11:01:40

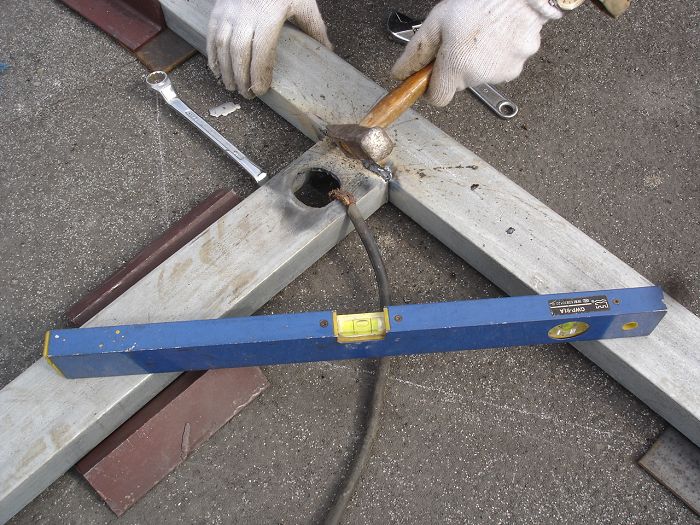

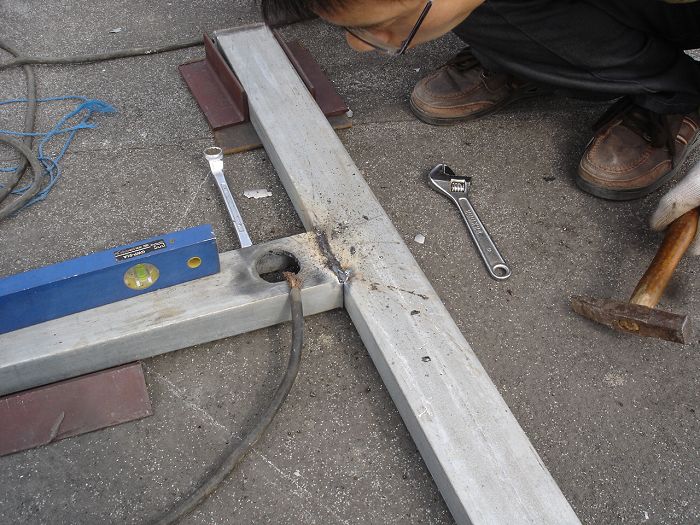

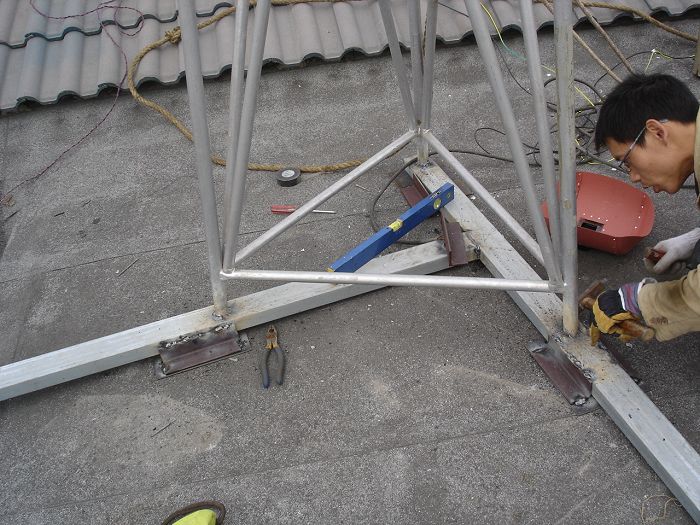

在铁塔的3个支点下方，布置了一块铁板，目的是使铁塔重量分散施压在楼面上，T字型拼接的槽钢找好水平后，用2段角钢焊在槽钢上使其能“脚踏实地”，把铁塔重量传到楼板。

BG5CCK · 发表于 2010-11-15 11:06:26

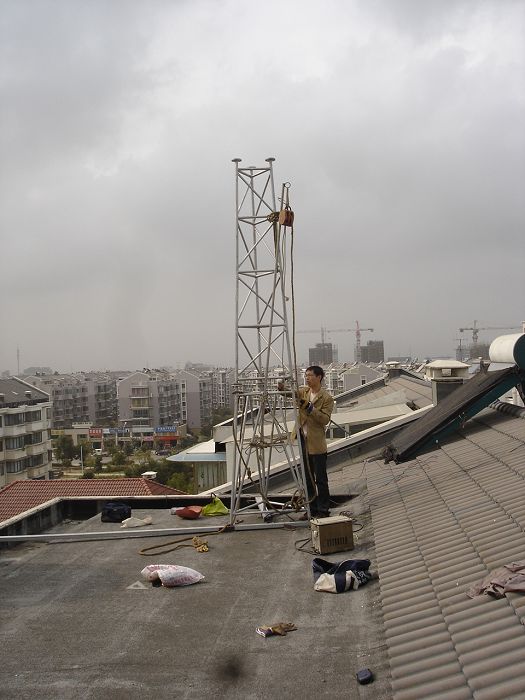

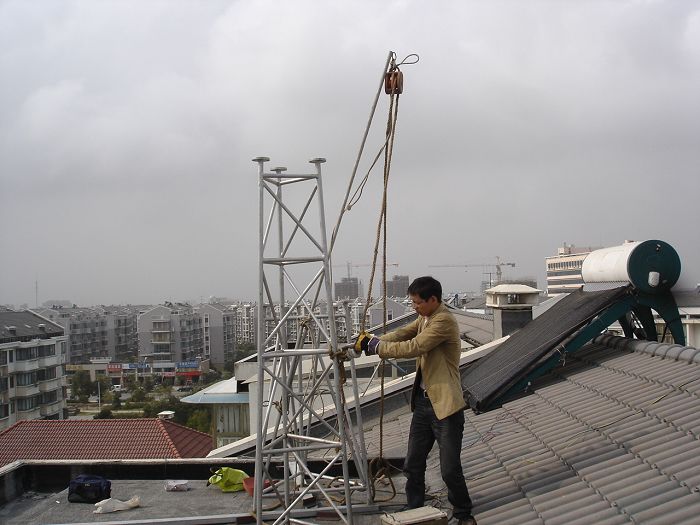

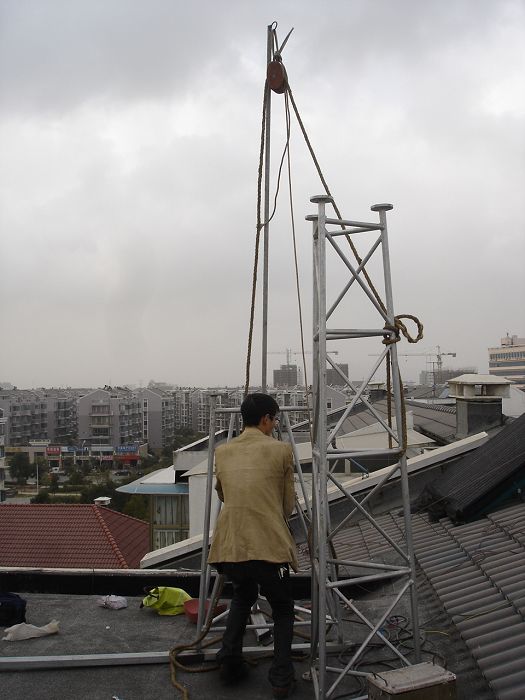

第二段开始上梁啦！
